deDo
Tuttoslottista F1
 |
 Inserito il - 13/04/2008 : 21:15:12
|
Prima di avventurarmi in lavori molto impegnativi, vedi pulsanti Elettronici (con la E maiuscola) ci provo con quello di jay green...
Primo passo il "pad" che ho fresato da una lastrina di quelle per fare i circuiti:
Immagine:
47,09 KB
Durante la fresatura (pardon..la foto è fatta col cellulare)
Immagine:
77,28 KB

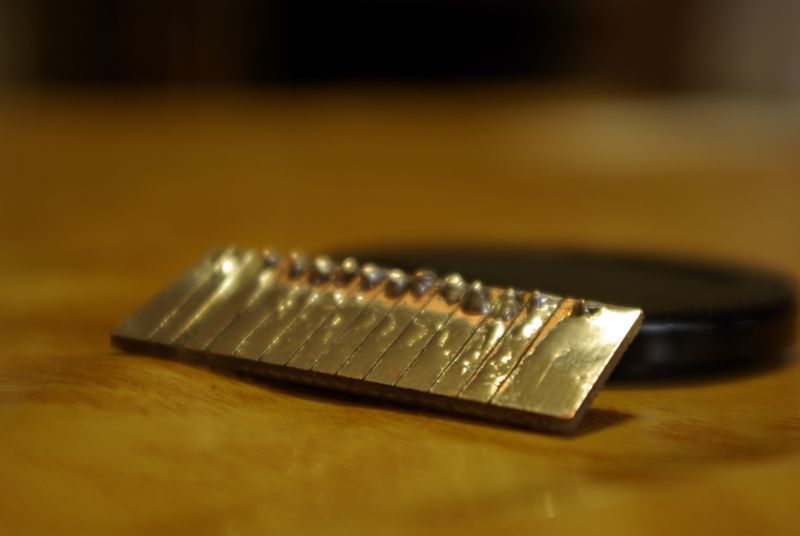

Immagine:
94,2 KB

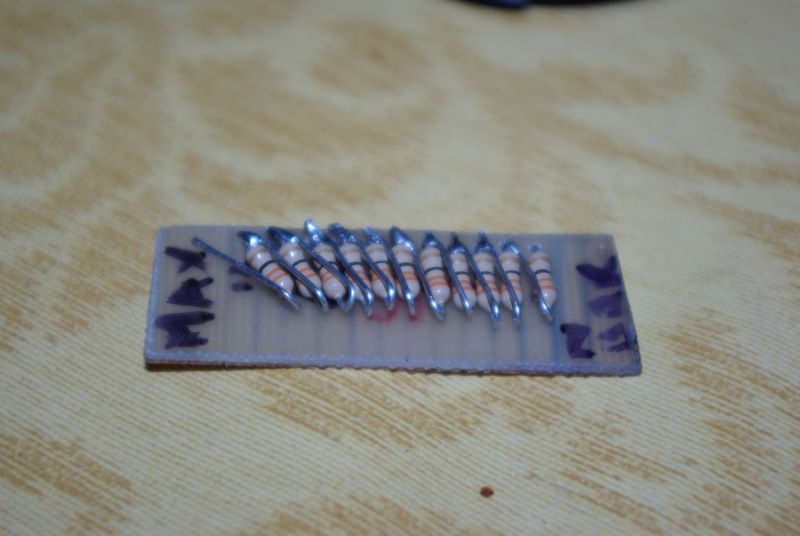

E il lavoro terminato..
Che ne dite?
Ciao!
|
|
|
| deDo |
|
Regione  Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
Silvano
Tuttoslottista GT
Utente Valutato
|
Inserito il - 13/04/2008 : 21:25:09
|
Bel lavoro...io l'ho fatto con il cutter...
Potevi anche stringere le piste dove corre il cursore (io le ho farre da 2mm ) così te ne stavano 16..
|
|
|
|
Regione  Estero ~
Prov.: Estero ~
Città: x ~
Messaggi: 814 ~
Membro dal: 23/02/2007 ~
Ultima visita: 21/06/2014
|
 |
|
|
deDo
Tuttoslottista F1
|
Inserito il - 13/04/2008 : 21:30:27
|
Probabilmente in qualche upgrade lo farò, magari con le resistenze da 1/8 di W (che bastano e avanzano) perché sennò non ci stanno manco a pagarle!
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
Silvano
Tuttoslottista GT
Utente Valutato
|
Inserito il - 14/04/2008 : 00:13:00
|
Si...ci stanno anche da 1/2 watt..una su e una giù...
|
|
|
|
|
Regione Estero ~
Prov.: Estero ~
Città: x ~
Messaggi: 814 ~
Membro dal: 23/02/2007 ~
Ultima visita: 21/06/2014
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 01:02:57
|
Giusto!Così invece di ricomprarle da 1/8 uso quelle da 1/4 che già ho..
Però finché non arriva il pacchetto con i componenti meccanici del parma (grilletto ecc ecc..) mi sa che i lavori rimarranno fermi a questo punto..
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
giacaleo
Tuttoslottista GT
Utente Valutato
|
Inserito il - 14/04/2008 : 01:35:27
|
Perchè non provi a costruirtelo tu ? Da quello che vedo gli attrezzi non ti mancamo mica !
|
|
|
| Dapprima Dio creò l'acciaio...... poi creò la plastica ......poi ci ripensò: meglio l'acciaio !!!!!!!!!! |
|
Regione  Sicilia ~
Prov.: Trapani ~
Città: Trapani ~
Messaggi: 972 ~
Membro dal: 13/02/2007 ~
Ultima visita: 01/10/2014
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 02:46:58
|
Hai ragione, gli attrezzi non mi mancano!
Ci proverò, ma il pacchetto sono costretto ad aspettarlo perché voglio usare la pastiglia di grafite e il braccio porta-pastiglia della parma, per non avere problemi di compatibilità con progetti folli successivi
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
Sparatutto
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 09:04:07
|
Bello, non ci avevo mai pensato a fresarlo, di solito lo sviluppo con acido.
Complimenti.
Per quanto riguarda le resistenze, a mio parere, sono troppo basse di wattaggio quelle che indicate.
In altra sede avevamo discusso sull'argomento con il buon Emilio del pulsante MB a resistenza. Ed infatti le versioni dopo sono uscite con resistori da wattaggio superiore. Si parla di componenti da 3W almeno.
Probabilmente non si scalderanno tantissimo se le usi 2 o 3 minuti, ma se le usi per 30 minuti o per endurance, con un motore da GT, la differenza si vede, magari non nel calore, ma nella risposta del pulsante ...
Ma magari tu le usi per pilotare un transistor e allora tutto il discorso non vale ...
Ciao ciao e buon lavoro!
|
|
|
A.M.V. - Associazione Modellistica Vogherese
http://www.amvmodellismo.it |
|
Regione  Lombardia ~
Prov.: Pavia ~
Città: Voghera ~
Messaggi: 116 ~
Membro dal: 23/06/2007 ~
Ultima visita: 19/12/2023
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 12:10:54
|
Esatto sparatutto, le uso per pilotare un transistor..altrimenti si cuocerebbero dopo pochi secondi, in particolare con dei motori tipo quelli che sto sviluppando ora, con assorbimenti più importanti di quelli produzione..
L'idea di fresarlo mi è venuta per perché con l'acido non ci vado tanto d'accordo (grandi disastri tornano alla mente..) e non avrei ottenuto un disegno con tutti i solchi tra i contatti perfettamente paralleli..E poi perché molti costruttori di pulsanti, anche italiani usano questo metodo
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
spaidermen
Tuttoslottista DTM
|
Inserito il - 14/04/2008 : 19:04:58
|
Citazione:
Messaggio inserito da deDo
.......................
L'idea di fresarlo mi è venuta per perché con l'acido non ci vado tanto d'accordo (grandi disastri tornano alla mente..) e non avrei ottenuto un disegno con tutti i solchi tra i contatti perfettamente paralleli..E poi perché molti costruttori di pulsanti, anche italiani usano questo metodo
BUGIA!
A me son venuti paralleli....

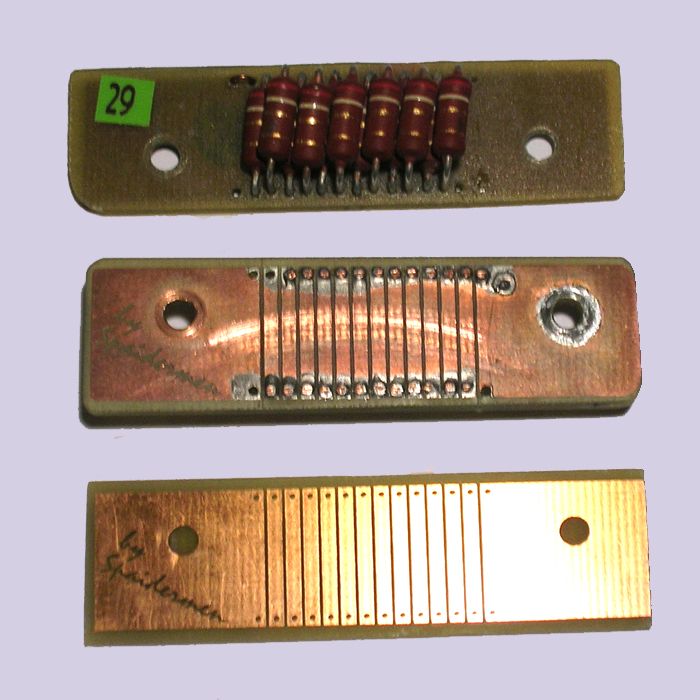

Queste sono delle basette con resistenze da 2W che ho costruito per sostituire quelle di MB: occore solo riforare la manetta di MB perche' ho spostato un pochino il alto la vite del freno in modo che interferisse meno con la pastiglia in posizione di stop.
Immagine:
66,12 KB
Piuttosto mi incuriosce il fatto che le piste dove scorre il la pastiglia sono state completamante stagnate o mi sbaglio??
Si tratta di una cosa voluta???
|
|
|
Ciao a tutti dall'uomo Ragnio
  |
|
Regione  Val D'Aosta ~
Prov.: Aosta ~
Città: Sarre ~
Messaggi: 64 ~
Membro dal: 26/04/2007 ~
Ultima visita: 02/06/2022
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 22:43:56
|
Hai fatto davvero un bel lavoro, io non ne sarei stato capace con l'acido..Mi puoi spiegare bene il procedimento che usi?
Sì, le piste sono state stagnate volutamente, "a pelle" mi da l'idea che la pasticca di grafite scorra meglio..
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
spaidermen
Tuttoslottista DTM
|
Inserito il - 14/04/2008 : 23:26:38
|
Semplice: ho disegnato il circuito con fotosciop, in seguito l'ho stampato su lucido con una stampante ink-jet poi ho messo il lucido nel bromografo assieme ad una basetta presensibilizzata per due minuti, un altro minuto nella vasca di sviluppo e infine un 10-15 minuti di acido e il gioco e' fatto...
Il discorso della stagnatura non saprei, ci avevo pensato anch'io per due motivi: scorrevolezza e antiossidazione del rame, pero' lo stagno non e' un gran conduttore per cui alla fine ho deciso di lasciare il rame nudo.
Per il Transistor da utilizzare hai gia' fatto la tua scelta?
Se mi posso permettere utilizzerei come darlinton MJ11015 (pnp) oppure MJ11016 (npn) non tanto per il fatto che sono da 200W e costano circa 6 euro ma per il fatto che se vuoi utilizzarli per il metallo ne puoi mettere due in parallelo (di piu' direi che sono sprecati)....
|
|
|
Ciao a tutti dall'uomo Ragnio
|
|
|
Regione Val D'Aosta ~
Prov.: Aosta ~
Città: Sarre ~
Messaggi: 64 ~
Membro dal: 26/04/2007 ~
Ultima visita: 02/06/2022
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 14/04/2008 : 23:56:11
|
Mmh..Preferisco fresarle per ora il transistor è un BDV65C 100V 12A, più piccino di quelli che mi consigli (120V e 30A), ma più che sufficiente per la produzione..
La stagnatura è vero che fa passare un capellino di corrente in meno, ma visto che si tratta di corrente che pilota il transistor ci voglio provare,mentre su una basetta come la tua non l'avrei fatto per i suddetto motivo..
Ma è mai possibile che per avere 4 pezzetti del turbo qualifier si debba andare da mamma parma direttamente?In tutta Italia (e non solo) non c'è un grilletto o uno scheletro del tq...non è possibile!!
Perdonatemi lo sclero, ma dopo aver girato in lungo e in largo non ce la facevo più...
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 17/04/2008 : 21:05:13
|
La serie di faccine rende bene l'idea...Più o meno ero così una decina di minuti fa...L'è tutto da rifare!!Purtroppo a seguito di alcune prove in attesa del famoso pacchetto, ho scoperto che le resistenze da me saldate sulla basetta non influiscono gran ché sulla velocità della slot...Il transistor infatti con 11 resistenze da 33 ohm è quasi un interruttore con i blandi motori della produzione nostrana rispetto alle belve da Metallo
Mea culpa, potevo e dovevo pensarci prima!Da alcune prove ho constatato che la resistenza totale dev'essere, tra potenziometro al massimo e basetta, di 3000 ohm circa...Ora resta da decidere da quanto dovranno essere le singole resistenze da mettere dietro la basetta, per avere una risposta decente..Né on/off né lenta lenta...
E vabbé...Ardua ad gloriam via diceva un tale (ovidio)...E diceva bene..
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
lucio
Tuttoslottista GT
Utente Valutato
|
Inserito il - 17/04/2008 : 21:30:09
|
Citazione:
Messaggio inserito da deDo
Ma è mai possibile che per avere 4 pezzetti del turbo qualifier si debba andare da mamma parma direttamente?In tutta Italia (e non solo) non c'è un grilletto o uno scheletro del tq...non è possibile!!
Perdonatemi lo sclero, ma dopo aver girato in lungo e in largo non ce la facevo più...
il grilletto dovrebbe essere identico a quello di MB, mentre la piastra di alluminio del turbo potrei dartela io, ne ho qualcuna nuova d'avanzo
|
|
|
|
Regione  Friuli-Venezia Giulia ~
Prov.: Trieste ~
Città: Trieste ~
Messaggi: 582 ~
Membro dal: 19/08/2007 ~
Ultima visita: 30/05/2024
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 17/04/2008 : 22:24:59
|
Sì, il grilletto della MB è paro paro quello del parma (comodo eh ), ma io cerco quello tondo che montano gli economy nuovi..diciamo l'evoluzione di quello in metallo old style!Per la piastra sarei interessato, semmai mandami un pm per i dettagli..
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
spaidermen
Tuttoslottista DTM
|
Inserito il - 18/04/2008 : 19:08:19
|
Bah... e' molto bello esteticamente ma tutto li non ha una boccola per rotazione ma gira nella sua spina: aspetta che prenda gioco poi mi dici, ti consiglierei il grilletto di MB oppure il parma non economy....
|
Modificato da - spaidermen in data 18/04/2008 19:12:15 |
|
|
Ciao a tutti dall'uomo Ragnio
|
|
|
Regione Val D'Aosta ~
Prov.: Aosta ~
Città: Sarre ~
Messaggi: 64 ~
Membro dal: 26/04/2007 ~
Ultima visita: 02/06/2022
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 18/04/2008 : 23:30:01
|
In effetti di serie è così..Niente boccole, niente di niente..Di serie! Io cercavo quel grilletto perchè mi ci trovo molto bene..Poi l'MB non lo compro, perchè mi sa tanto di copia e incolla del parma, preferisco l'originale da far girare su cuscinetti
Per quanto riguarda l'approssimazione delle resistenze di qualche post fa avevo tralasciato uno zero..Infatti sulla basetta ora sono allocate 11 resistenze da 2000 ohm, con (finalmente) una risposta decente, né on/off né sonnifera!!
A presto aggiornamenti e foto!
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 22/05/2008 : 22:17:17
|
Ecco qualche aggiornamento sullo stato dei lavori..(è arrivato il pacchetto dall'America!!! )
Il grilletto, con foro rialesato da 1/4 di pollice a un "più metrico" 7mm..
..per permettere di alloggiare questo pezzetto di tubo rettificato esternamente ed internamente per accogliere con una lieve interferenza i due microcuscinetti a 7 sfere con D 6 mm e d 2 mm, separati e tenuti alla giusta distanza da un distanziale in alluminio
Ecco l'insieme finito!
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
deDo
Tuttoslottista F1
|
Inserito il - 02/06/2008 : 00:01:08
|
La follia continua:
Vediamo in queste foto il lavoro di fissaggio delle resistenze...Ho usato gli zoccoli normalmente adibiti al montaggio dei circuiti integrati, così da poter sostituire a mio piacimento le resistenze, modificando il voltaggio "minimo" e la risposta del pulsante semplicemente cambiandone il valore..
Zona "tutto gas", microswitch di finecorsa con connesso relè, in modo da bypassare il transistor e dare tutta la potenza a mezzo..
Le resistenze alloggiate sul pulsante..
Un dettaglio della pista con i contatti prima del montaggio
e dopo, con la possibilità di regolare a piacere la posizione di questa rispetto alla pasticca di contatto.
La vera follia è ben espressa da questa foto...non avendo il necessario per fare la basetta tutta d'un pezzo...mi sono arrangiato!
Questa è la prima foto del prototipo quasi completo (manca l'interruttore per il freno...e dovrò aspettare fino al tre..) e soprattutto funzionante!!!
Quel "batoccolo" avvitato sul manico è un interruttore termico (ancora non collegato) che nasconde il transistor e protegge sia quest'ultimo sia la mia mano dalla cottura..Ho un'ideuzza simpatica a riguardo...vedrete!!
|
|
|
| deDo |
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: San Giustino ~
Messaggi: 316 ~
Membro dal: 09/11/2007 ~
Ultima visita: 07/11/2009
|
|
|
|
marcopit
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 02/06/2008 : 09:26:10
|
marooooo!
ma il telaio principale da cosa l hai ricavato?
l' unico dubbio che ho riguarda i collegamenti fra le due basette....
non potrebbe succedere che i fili tocchino fra loro?
|
|
|
| Meglio un giorno da cinghiale che cento da porchetta! |
|
Regione  Emilia Romagna ~
Prov.: Rimini ~
Città: montecieco ~
Messaggi: 1200 ~
Membro dal: 01/02/2008 ~
Ultima visita: 03/08/2011
|
|
|
|
