carlito
Nuovo Tuttoslottista
 |
 Inserito il - 11/06/2007 : 22:31:42
|
Stavo valutando la possibilità di autocostruirmi una pista interamente in legno, dopo essermi fatto un bel progettino, è un po’ che mi aggiro per la rete informandomi. Ho un passato di modellista quindi l’idea di lavorare con la fresa L’MDF non mi spaventa affatto. Tuttavia non ho trovato una guida che affrontasse alcuni elementi per me basilari (in quanto sconosciuti) argomenti ai quali non so quindi dare la corretta importanza.
Premettendo che la costruzione della pista dal punto di vista prettamente falegnameristico non è un problema (ho visionato la parte TECNICA) tuttavia ho altri dubbi.
OVVIAMENTE prima mi costruirò una sorta di mini pista pochissimi metri per verificare che tutto funzioni (che le mie conoscenze funzionino) e poi valuterò l’idea di qualcosa di più grosso.
a)profondità slot 6mm E’ OK?
b)dimensione slot 4mm E’ OK?
c)distanza minima/adeguata tra gli slot?
d)Raggio minimo di curvatura?
e)Striscia di rame adesiva o treccia?
Di che dimensione e che differenza qualitativa c’è?
f)Dove recuperare la bandella di rame (se è questo il suo nome corretto)?
Non ho trovato alcuna guida approfondita in merito alla questione elettrica:
come procedere all’alimentazione della bandella e in quanti punti.
Inoltre come gestire il vero e proprio collegamento ALIMENTATORE-CONTROLLER-PISTA della pista con tanto di collegamento dei controller.
Scusate l’infinito numero di domande ma vorrei comprendere se l’impresa è alla portata di uno come me (BIPEDE DOTATO DI POSTURA ERETTA E POLLICE OPPONIBILE)
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 12/06/2007 : 22:28:39
|
innanzitutto, benvenuto nel forum di Tuttoslot.it, mi fa piacere che un altro appassionato di slot, col passato di modellista si sia affacciato sul nostro forum. Per le risposte più tecniche, relative alla parte fisica della costruzione, demando ad altri membri che hanno già fatto esperienze simili (dagli il tempo di leggere il post e arriveranno subito le risposte desiderate). Per quanto riguarda la parte elettrica, ti rimando agli schemi, molto completi e dettagliati, che troverai nella sezione tecnica nella parte dedicata alle FAQ.
Questo il link diretto: http://www.tuttoslot.it/faq/nostrefaq.htm
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
Regione  Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
 |
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 13/06/2007 : 21:37:11
|
Qualcuno sa indicarmi se i dati sulle dimensioni dello slot sono corrette, e qualche informazione sulle dimensioni della carreggiata e il raggio minimo della curva.
grazie
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
mtechnic
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 13/06/2007 : 22:28:36
|
Ciao Carlito,
a memoria non saprei, dovrei scendere in garage e misurare una rotaia. Ma credo che puoi prendere come riferimento un pezzo di qualsiasi produttore 1/32 e replicare la misura dello slot.
Se non hai un pezzo a disposizone domani te ne misuro uno e poi ti mando i dati (a meno che qualcuno non mi preceda....)
Per il raggio di curva non credo ci siano particolari problemi, a meno di non voler fare un 180° secco. Considera comunque un sufficiente spazio interno allo slot: quando le vetture curvano piano tendono ad "entrare" verso il cetro di curva con il retrotreno.
|
|
|
Giuseppe
mtechnic@tuttoslot.it
|
|
Regione  Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 1148 ~
Membro dal: 06/03/2007 ~
Ultima visita: 21/12/2010
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 13/06/2007 : 23:58:17
|
Ciao Carlito! Allora, tanto per darti un paio di notizie la classica Polistil ha la fessura larga 3 mm e profonda 6 mm al netto della bandella metallica, che sporge di 1 mm ancora (tradotto: 7 mm x 3mm).
Tieni presente che dovrai considerare lo spessore del materiale che utilizzerai per le bandelle e la lama del pick-up deve poter scorrere liberamente nella fessura della pista (la lama Ninco misura 18 mm x 1,2mm)quindi... mo' te tocca! (progettare e realizzare)
Saluti da Louboyle
|
|
|
|
Regione  Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 14/06/2007 : 12:44:20
|
se le misure del pickup sono quelle come mai la larghezza dello slot (inteso come sede nella pista) è tanto superiore?
Pensavo che una larghezza totale della pista (2 corsie) di 18cm potesse essere sufficente.
x Louboyle
Bene bene (progettare e realizzare)... un pò di ore di autocad giornaliere aggiuntive..
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 14/06/2007 : 23:57:12
|
Cosa combino con l'età e con la fretta!
La lama Ninco è lunga 18 mm, spessa 1,2 mm e profonda 6,5 mm quindi la profondità della fessura nella pista va da 7 mm in poi perchè deve scorrere liberamente. La pista Polistil 2 corsie ha una larghezza di 180 mm, tieni comunque presente che 65 mm è la larghezza normale di una slotcar preparata e che se le mezzerie delle due corsie misurano 65 mm le due vetture si toccano. Vogliamo stare tranquilli? Tieni 70 mm tra le corsie e considera che all'esterno delle curve un po' di spazio in più non fa mai male.
Per quanto riguarda poi la larghezza della fessura, ripeto, se ti attieni ai 3 mm, max 4, potrai girare anche con le slot di domani che avranno il pick-up un po' più abbondante di quelle attuali: è la tendenza.
Ciao da Louboyle
PS: quando avrai pronto lo schema del tracciato faccelo vedere. Mica ci mettiamo a fischiare!
|
|
|
|
|
Regione Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 15/06/2007 : 12:01:47
|
mi aggrego alla richiesta di Lou.
Siamo sempre molto curiosi nel vedere i progetti che nascono nel forum.
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
mauroboninsegna
Tuttoslottista F1
Utente Valutato
|
Inserito il - 15/06/2007 : 13:13:05
|
Domanda per chi mi può rispondere: Mi sapete dire quale è la larghezza massima di una 1:24 preparata? E in genere che interasse c'è tra un canale e l'altro della pista?. Il pick up e lo stesso della scala 1:32 o varia anche quello? Scusate la "tempesta" di domande.
Salutoni
Mauro
|
|
|
| Mauro Boninsegna |
|
Regione  Emilia Romagna ~
Prov.: Bologna ~
Città: Bologna ~
Messaggi: 121 ~
Membro dal: 21/03/2007 ~
Ultima visita: 09/09/2018
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 15/06/2007 : 15:44:17
|
Appena torno a casa ne misuro una e ti rispondo....max ore 21
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
n/a
deleted
Nota:
|
Inserito il - 15/06/2007 : 17:49:52
|
l'interasse dell' 1/24 e' di circa 100 mm mentre tra un canale e l'alyro occorrono 110 mm per le corsie interne mentre per l'esterno delle curve dovresti prevedere una distanza verso la sponda di 140 mm per permettere alla macchine di sbandare senza toccare il guars rail.le macchine sono lunghe 16/17 cm circa.Almeno quelle in scala
|
|
|
|
|
Prov.: Ancona ~
Città: Senigallia ~
Messaggi: 669 ~
Membro dal: 07/04/2006 ~
Ultima visita: 24/10/2007
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 15/06/2007 : 18:19:43
|
... Scusate tutti ma a forza di avere parenti per casa (ma chi li ha inventati? XXXXXrola!) comincio a dare i numeri!
Allora la pista Polistil ha l'interasse (distanza tra le mezzerie delle corsie) di 90 mm, perciò si prenda per buona l'indicazione di Dio (rivelatosi ai mortevoli mortali col soprannome di Ganko) dei 110 mm, così ci sta tutto. Lo fa anche Carrera.
Per sdebitarmi posso sempre mettere una buona parola col comune se ci son problemi con le licenze di costruzione...
Saluti da Louboyle
|
|
|
|
|
Regione Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 16/06/2007 : 08:45:57
|
chiedendo scusa per il ritardo, ti do le misure delle macchine 1:24 della Autoart che ho:
larghezza totale vettura mm 90;
il pick up è lo stesso delle 1:32
Preciso che sto parlando di Autoart, non ho modelli di altre marche
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 16/06/2007 : 15:42:31
|

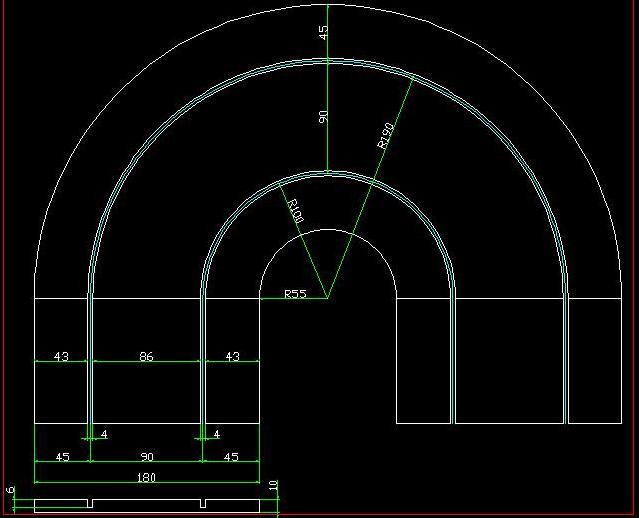

Vedo di fare un piccolo punto RELATIVO ALLE MIE INTENZIONI così che possiate dirmi se sto incasinando tutto o se ho ragione.
Scusate la qualità dell'immagine ma l'esportazione da Autocad di immagini è sempre incasinata.
NOTA RISERVATA AI PURISTI DEL DISEGNO TECNICO:
Perdonatemi lo stile di quotatura e del disegno
P.S. Lo schema è per l' 1/32 (l' 1/24 è un pò costoso e credo meno prodotto). Lo schema indica il rettilineo e la curva minima che ho intenzione di realizzare.... INDICATEMI SE E' ECCESSIVA.
QUALSIASI CRITICA E'OBBLIGATORIA (e ovviamente ben accetta)
Immagine:
37,6 KB
GRAZIE GRAZIE
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 16/06/2007 : 16:46:18
|
Per quello che riesco a capire dall'immagine, la curva più stretta corrisponde, più o meno, alla più stretta della ninco.
Domanda: i 45 mm che sono all'esterno della curva, poi avrai intenzione di integrarli con dei cordoli?
Visto che la pista la crei da zero, non ti converrebbe includere i cordoli nella pista stessa?
considera che un buon cordolo esterno è di circa 70 mm
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 16/06/2007 : 17:54:49
|
Non ho ancora pensato SERIAMENTE alla questione cordoli, lo schema che ho fatto se corretto mi servira per cominciare a progettare le linee guida del tracciato, e alla fresatura degli slot (operazione che nella mia testa ha ancora una quantità infinita di incognite).
Se le dimensioni e gli interassi sono corretti, posso cominciare il progetto.
Non so come realizzare i cordoli direttamente sulla pista e tantomeno come fare a realizzzare il tracciato (75% asfalto 25% sterrato). Pensavo di ricercare nel forum qualche informazione.
Vi sono ancora una lunga serie di incognite che non ho approfondito seriamente e che devo in qualche modo sbrogliare.
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 16/06/2007 : 18:45:14
|
Mi era sfuggito il fatto del tracciato da rally.
Se così è, puoi evitare di fare i cordoli e quindi passare direttamente alla fase operativa.
Ricordo benissimo che si parlava di fare dei tratti sterrati su una pista esattamente nel post della pista rally di Calvi dell'Umbria. questo il link: http://www.tuttoslot.it/forum/topic...TOPIC_ID=353
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
|
Regione Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 16/06/2007 : 22:13:31
|
Proprio in quel post PAG.3 parlavano di utilizzare un materiale diverso dalla bandella di rame autoadesiva.
Ora io no conosco la qualità conduttiva della bandella di rame però devo dire che non mi convince molto.. l'unico sito che vende online in italia sembrerebbe essere opitec.it.
il materiale che questi citano nel post qualcuno sa come si chiama e se è venuduto online?
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 17/06/2007 : 07:42:39
|
Beh le qualità conduttive della bandella in rame sono ottime (il rame è un ottimo conduttore di certo), in più questa bandella è molto duttile, di facile stesura (fai rotolare sopra una penna) e puoi fare anche curve strette senza problemi; non si consuma nel tempo (io sono due anni che la uso e sembra che l'ho messa ieri) e se capitasse è di facile sostituzione o riparazione, inoltre costa poco (33 metri = 5,60 €uro se non ricordo male) la usano molto in inghilterra, svizzera e germania perchè la trovi ovunque.
Qui in italia ha usi diversi (e te pareva) infatti quello che gli altri usano per l'elettronica noi dove lo usiamo?????
Ma naturalmente per bordare i mosaici in vetro, quale uso migliore!!!
Daltronde siamo in un paese di artisti mica di elettricisti.
Io mi fornisco sempre qui, sono seri e precisi e la merce arriva in due o tre giorni.
http://www.hobbyland.eu/ita/rep/14/62/
La migliore per lo slot è quella con codice 1733 (rame-rame 4,8 mm) ma può andare bene anche quella da 4 mm.
|
|
|
Enrico De Marchi
Rally Slot Biella |
|
Regione  Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
carlito
Nuovo Tuttoslottista
|
Inserito il - 17/06/2007 : 19:41:09
|
fantastico grazie per le info... finito il progetto devo solo organizzarmi per acquistare la fresatrice e la fresa, l'mdf e via
|
|
|
|
|
Città: soncino ~
Messaggi: 27 ~
Membro dal: 11/06/2007 ~
Ultima visita: 01/07/2010
|
|
|
|
mauroboninsegna
Tuttoslottista F1
Utente Valutato
|
Inserito il - 17/06/2007 : 22:24:40
|
Ciao Carlito. Non capisco cosa vuoi dire con "l'1/24 è un pò costoso"
Mauro
|
|
|
| Mauro Boninsegna |
|
|
Regione Emilia Romagna ~
Prov.: Bologna ~
Città: Bologna ~
Messaggi: 121 ~
Membro dal: 21/03/2007 ~
Ultima visita: 09/09/2018
|
|
|
|
