Salve, quello che vi propongo è una libera interpretazione slottistica (direi quasi un esercitazione) di modifica del telaio Mosler 900MT by NSR, usando tutti materiali di riciclo in mio possesso, cercando in tutti i modi di evitare di andare sullo slot metallo, insomma una via di mezzo tra il vintage ed lo slot attuale.

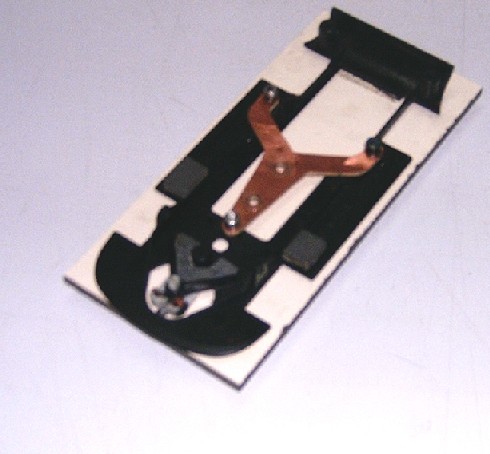

Intanto inizio dalla costruzione di un sopratelaio in vetronite ramata, con una forma a Y per collegare i 3 punti di ancoraggio della seconda parte del telaio, forando la parte centrale in due punti (mi serviranno per ancorare la seconda parte del telaio).
I tre punti di collegamento con il telaio NSR sono stati fissati con viti da 3 mm. con l'aggiunta di 2 molle, creando quindi due sospensioni regolabili con dadi registrabili (come si vede nell'ultima foto).
Immagine:
46,82 KB

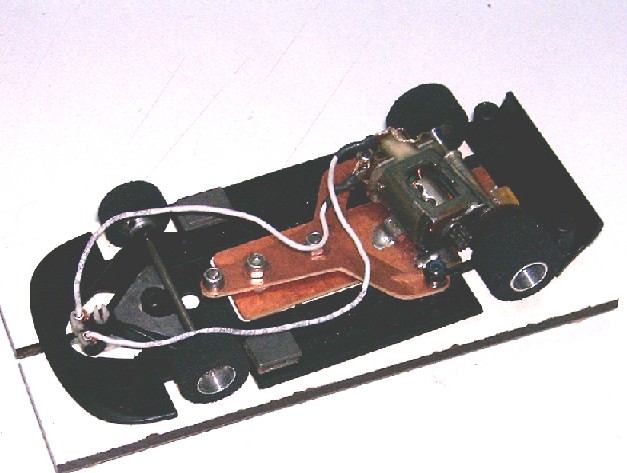

Ho poi costruito il telaio inferiore, sempre in vetronite ramata, sovrapponendo il telaio superiore ad un foglio di carta, poi riportato su vetronite, ricavando un incavo per l'alloggiamentio della corona.
Immagine:
55,53 KB
Ora i materiali ed il motore utilizzato:

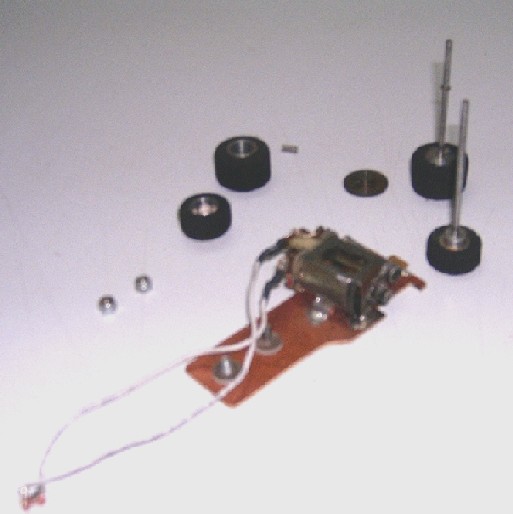

Avevo intenzione di usare un vecchio X88 al cobalto per vedere se un telaio non in metallo sarebbe stato in grado di sopportare un motore "pesante"; ho poi montato su cuscinetti un indotto Mura X12, in luogo di un GP20 (forse troppo sproporzionato!), con molle 3 spire medie isolate (assorbimento 2.9 Ampere a 5 Volts), e saldato sul lato posteriore un tubo portacuscinetti per alloggiarvi l'assale posteriore.
Immagine:
46,73 KB

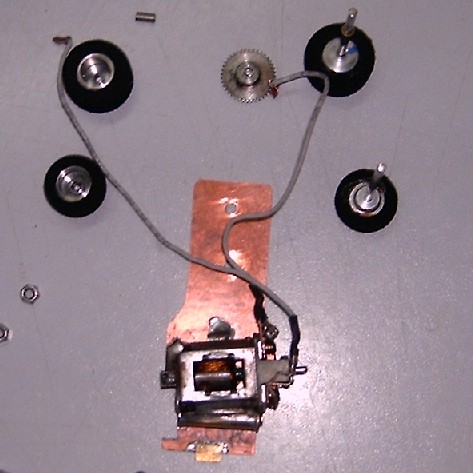

Come corona ho utilizzato una FAAS in acciaio con brugola da 41 denti, mentre per il pignone, sempre FAAS, ho usato un 11 denti; come cerchi e gomme, vista la "pesantezza" del motore non ho potuto montare gomme siliconiche, ma delle normali spugne nere, riducendo la lunghezza dei cerchi a 14 mm.x 10 mm. di diametro.
Per le ruotine anteriori ho tornito 2 cerchi con mozzo in alluminio riducendo la parte gommata a 10 mm.; ho poi incollato, sia sulle anteriori che sulle posteriori, 4 gomme spugna nere tornendole a 19 mm. le posteriori e a 17 mm. le anteriori (per non farle toccare a terra con le spazzole montate sul pick-up).
Immagine:
40,31 KB

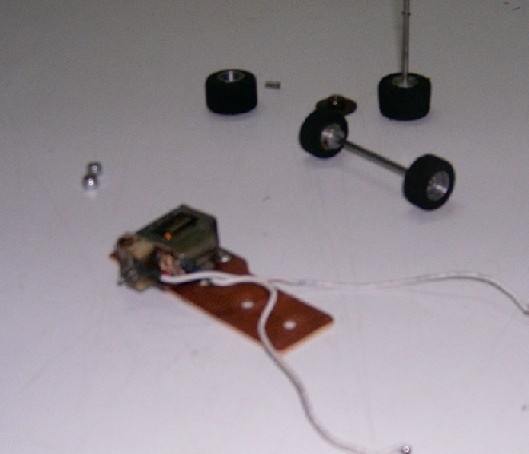

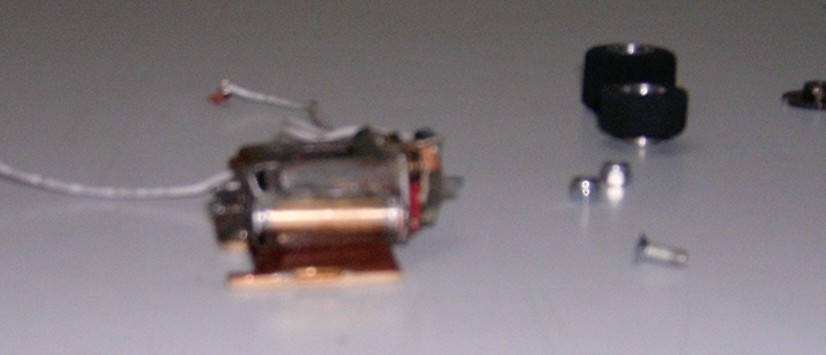

Il motore, già impignonato con il barilotto, è stato successivamente saldato sulla vetronite ramata in due punti, sotto il pignone e lungo il lato motore interno, aggiungento un tubicino da 2 mm. di rame come rinforzo. Chiaramente chi volesse cimentarsi nell'assemblaggio senza la saldatura del barilotto, può procedere saldando sempre il motore sulla basetta ramata, e successivamente costruire due porta boccole da saldare sempre sulla basetta in vetronite ramata.
Immagine:
36,93 KB
Qui sotto, finalmente, il telaio finito ed assemblato; l'ho provato sulla pista in legno di Donato (Ancis Polislot) di Valderice montando una carrozza MOSLER 900 MT, e debbo dire che le previsioni sono state rispettate, anche per le prime prove abbiamo riscontrato un eccessivo sbilanciamento del peso sul posteriore; comunque problema facilmente risolvibile aggiungendo del piombo (come ho fatto successivamente) sulla parte anteriore dl telaio NSR.
Bene anche il motore (guidabile con 1,8 Ohm), anche se, trattandosi di un X12 montato su un telaio non in metallo è stato successivamente calmato montando delle mollette 3 spire medie, in luogo delle 3 spire extra-leggere che avevo montato nella prima prova.
Mi riprometto di comunicarvi il risultato della seconda prova in questa nuova configurazione di assorbimento e di pesi.
Immagine:
65,85 KB
|
