Stasera in preda a crisi mistiche telaistiche mi sono fatto un'altro telaio per il cinquino!

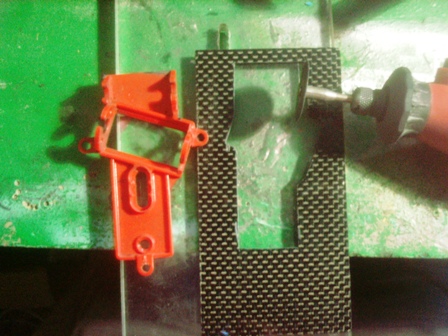

Partendo da un banchino AW mosler nsr e da una lastra in carbonio da 1 mm e con l'ausilo di un minitrapano................
Basta disegnare sulla lastra la sagoma del banchino e con i dischetti tagliare l'eccesso
Immagine:
80,7 KB

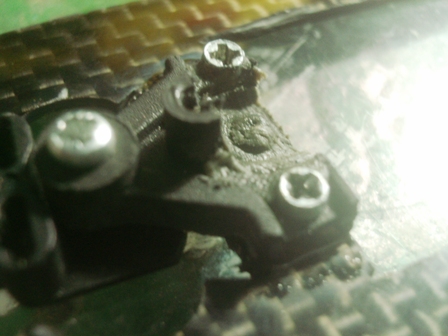

Da una sezione anteriore HRS ho ricavato il supporto per il pick up
Immagine:
87,09 KB

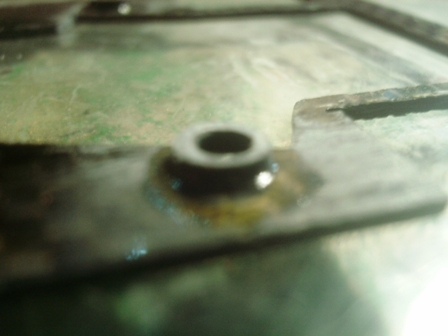

Con del carbonio di scarto dalla precedente lavorazione di taglio e sempre con l'ausilio del minitrapano Ho creato gli spessori da mettere in corrispondenza delle viti banchino
Immagine:
75,92 KB

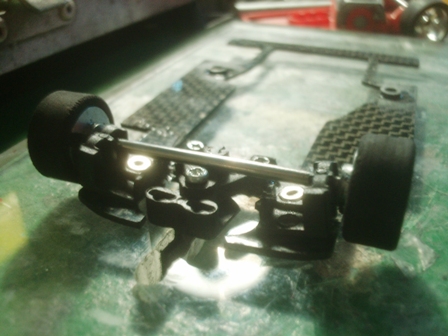

Con la stessa sezione ant HRS ho ricavato i due supporti assale anteriore
Immagine:
93,92 KB

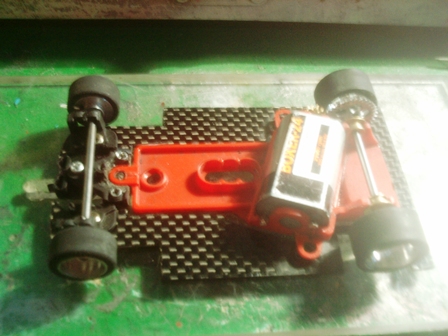

Il risultato finale dovrebbe essere questo
Immagine:
104,46 KB
La prossima sera monterò le sospensioni e poi vedremo il risultato in pista!
CIAO A TUTTI
|
|
|
| devo credere a ciò che dici o a quello che fai? |
|
Regione  Sicilia ~
Prov.: Trapani ~
Città: valderice ~
Messaggi: 618 ~
Membro dal: 06/03/2007 ~
Ultima visita: 09/05/2013
|
|
|
francos
Tuttoslottista GT
|
Inserito il - 09/01/2008 : 07:24:11
|
come direbbe il buon Galeazzi:" Mittticoooooooooo"!!!!
bel lavoro, mi hai dato un'idea per una mia TT
ciao
|
|
|
francos
quanto e' bella la TT!
------------------------
http://www.francoscafe.it/TTsRing |
|
Regione  Lombardia ~
Prov.: Milano ~
Città: Robecco s/N ~
Messaggi: 828 ~
Membro dal: 28/10/2007 ~
Ultima visita: 25/10/2012
|
 |
|
|
Andrea_nissan
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 09/01/2008 : 14:16:28
|
Bellissimo lavoro potrebbe essere utile il tuo post.
ciao
|
|
|
Andrea Gueli
SLOT NISSENO |
|
|
Regione Sicilia ~
Prov.: Caltanisetta ~
Città: Caltanissetta ~
Messaggi: 1571 ~
Membro dal: 01/12/2007 ~
Ultima visita: 19/03/2012
|
|
|
|
telaskiaffo
Tuttoslottista Rally
.jpg)
Utente Valutato
|
Inserito il - 09/01/2008 : 19:11:08
|
Complimenti sei sempre più bravo ma non ti montare la testa!!!6 1 fragola!!!ah ah ah
|
|
|
| " DUCKLING SLOT CLUB " |
|
|
Regione Sicilia ~
Prov.: Palermo ~
Città: palermo ~
Messaggi: 2285 ~
Membro dal: 22/04/2007 ~
Ultima visita: 03/05/2023
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 09/01/2008 : 19:42:22
|
Gran bella realizzazione e gran bel "manico" a saper tagliare con precisione il carbonio!!!!!
ma come diceva Enzo Ferrari la macchina più bella è quella che va più veloce, pertanto restiamo in attesa del riscontro in pista
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
Regione  Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
smanna
Tuttoslottista F1
Utente Valutato
|
Inserito il - 09/01/2008 : 20:54:14
|
bellissima realizzazione *_* avessi le tue mani!!!! o la tua pazienza nn lo so !!!
|
|
|
| IO SONO UNO SLOTTISTA METALLO !!! GRAZIE BART |
|
Regione  Toscana ~
Prov.: Arezzo ~
Città: arezzo ~
Messaggi: 335 ~
Membro dal: 11/01/2007 ~
Ultima visita: 07/10/2009
|
|
|
|
giuili
Tuttoslottista GT
Utente Valutato
|
Inserito il - 09/01/2008 : 21:34:57
|
Diciamo che la precedente esperienza del metallo,dove fino a qualche anno fa si tagliava l'acciao armonico con i dischetti da 0,2 mm,mi aiuta molto! per quanto riguarda il carbonio è molto facile da tagliare attenzione però alla nube tossica che si alza!
|
|
|
| devo credere a ciò che dici o a quello che fai? |
|
|
Regione Sicilia ~
Prov.: Trapani ~
Città: valderice ~
Messaggi: 618 ~
Membro dal: 06/03/2007 ~
Ultima visita: 09/05/2013
|
|
|
|
MANIASLOT
Tuttoslottista F1
Utente Valutato
|
Inserito il - 09/01/2008 : 22:59:00
|
Direi di più
ATTENZIONE ALLE SCHEGGIE !!!
"frammento sottile e pungente di legno, ferro, vetro o altro materiale"
Una scheggia di carbonio in un occhio ti rovine l'esistenza, quindi munitevi di occhiali quando tagliate questo materiale !!
Ciao Walter
|
|
|
. www.mondoslot.com
|
|
|
Regione Lombardia ~
Prov.: Milano ~
Città: Paullo ~
Messaggi: 113 ~
Membro dal: 30/05/2007 ~
Ultima visita: 23/10/2008
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 09/01/2008 : 23:29:59
|
E bravo Giuili...
Era da un po' che stavo prendendo le misure al supporto NSR invece del solito Slot.it per abbinarlo ad un pianale artigianale... questo permette l'adozione delle sfere sulla trasmissione ed essendo vincolato a tre soli punti è più facile da bilanciare.
Senza che ci mettiamo a fare gare su come fare telai, se ne vedi l'utilità c'è la possibilità di montare una sospensione anche all'avantreno, il posto c'è, dipende solo dalla pista su cui giri.
Complimenti ancora & ciao da Louboyle
|
|
|
|
Regione  Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
paoslot52
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 10/01/2008 : 08:56:49
|
Bellissimo lavoro, complimenti per l'idea e la realizzazione!
|
|
|
|
