Louboyle
Tuttoslottista F1
Utente Valutato:
 |
 Inserito il - 18/10/2007 : 17:10:42
|
Come promesso in un paio d'ore, lavorando con fresa cilindrica da 5 mm, disco diamantato e carta vetrata n°100 sono arrivato ad un buon punto... tenendo presente che non avevo idea su come procedere. Ma a cosa servono i lampi di genio?
Sottolineo che lavoro a mano libera, un supporto a colonna e le punte giuste semplificherebbero l'operazione.
Immagine:
166,19 KB

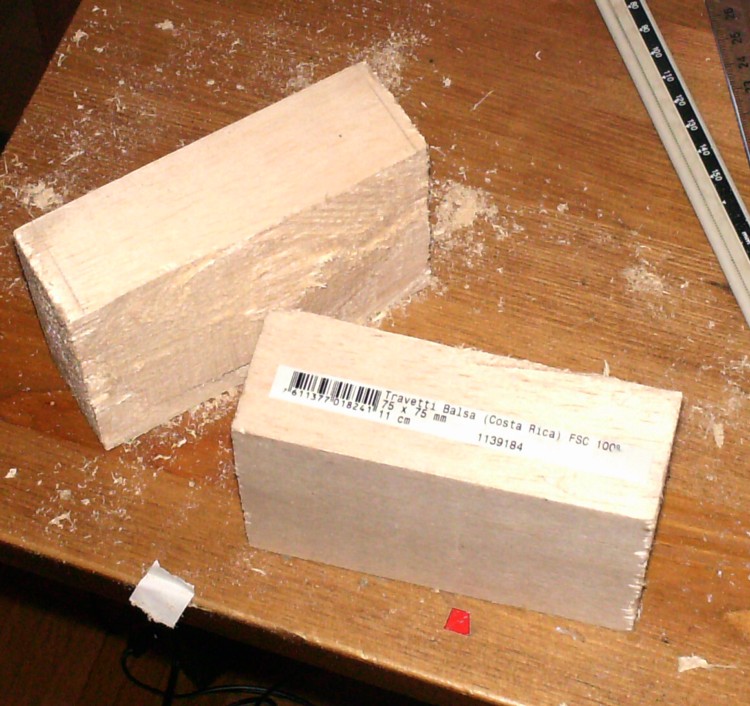

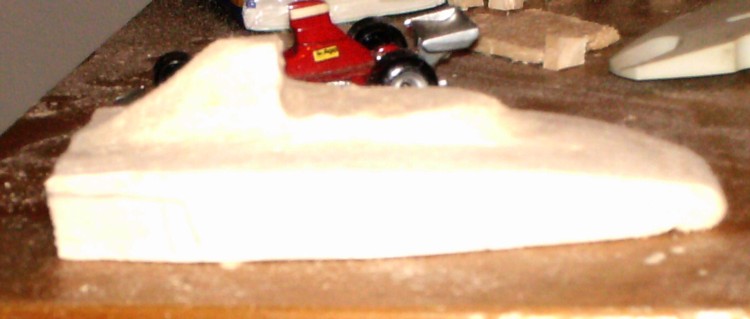

Primo taglio del blocchetto in balsa e successiva rifinitura a misura
Immagine:
133,6 KB

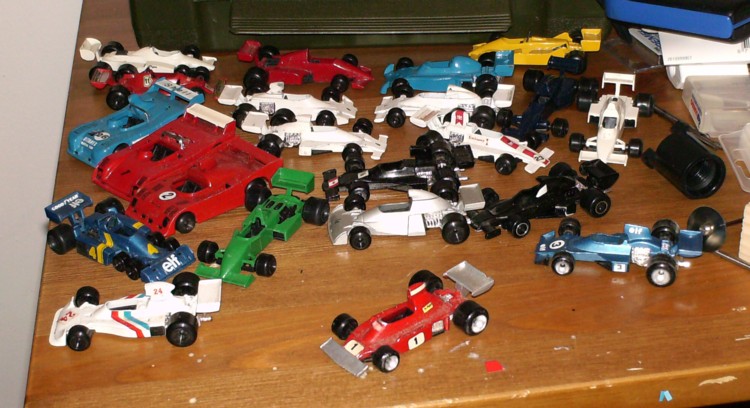

Niente progetto, si lavora ad occhio sul modell scala 1/64...
Immagine:
64,83 KB
Prima sgrossatura esterna, fatta come?
Immagine:
124,46 KB

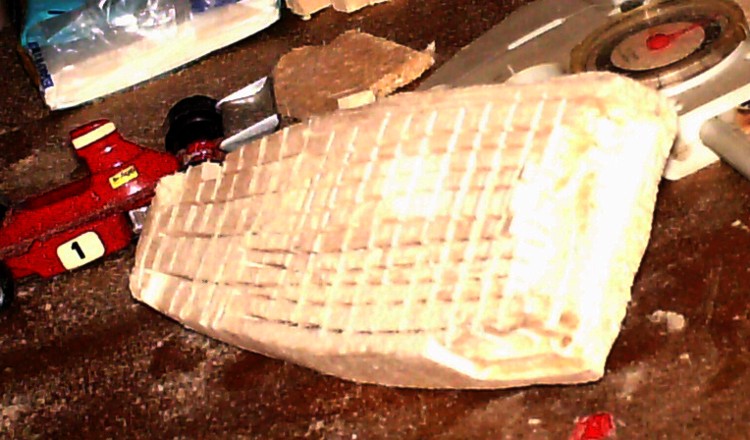

Con sistema della "Diga di Assuàn"... col disco diamantato si squadretta in orizzontale ed in verticale, passando poi la fresa cilindrica è possibile "sentire" dove tagliare e dove fermarsi. Ovviamente si procede a strati.
Immagine:
150,24 KB

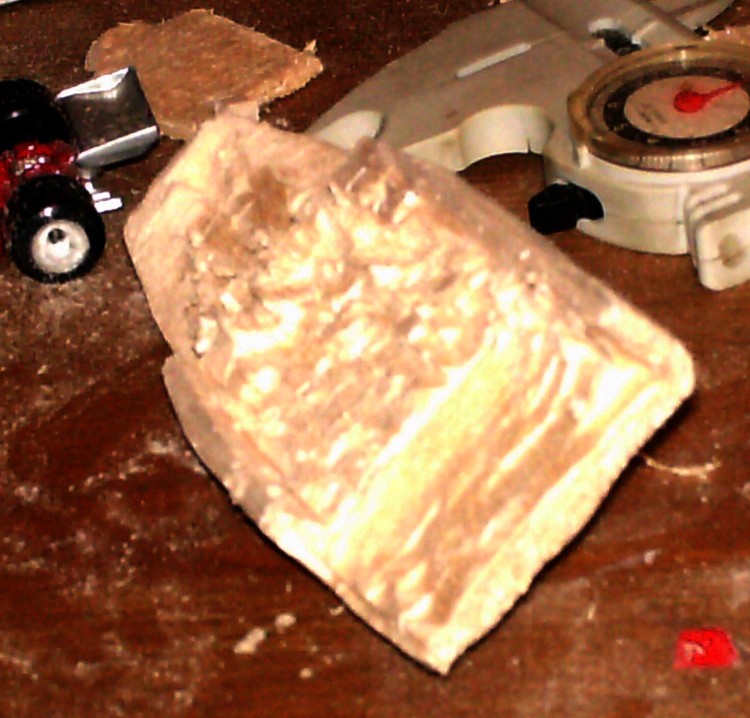

E il risultato è che è possibile realizzare a mano velocemente la carrozza!
Immagine:
58,41 KB
Immagine:
101,58 KB
Immagine:
65,11 KB

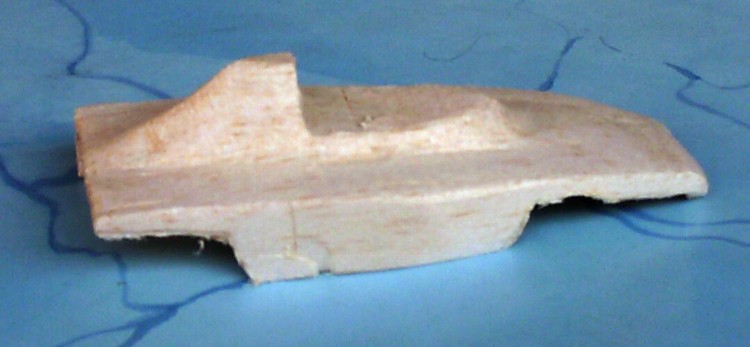

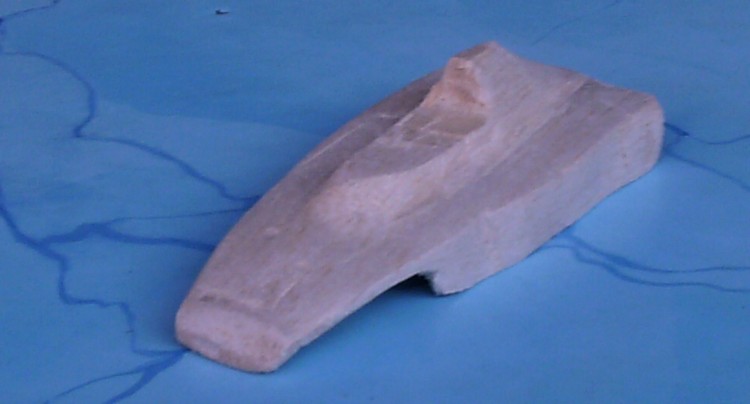

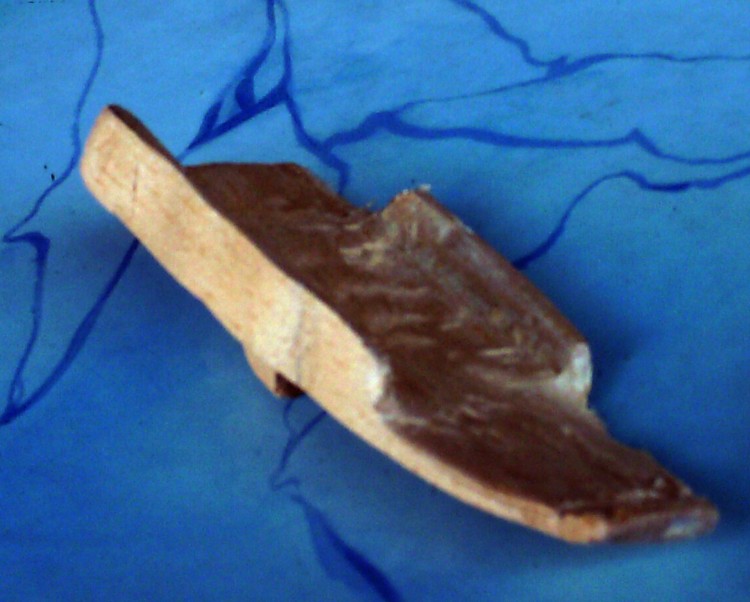

Questo è il primo risultato ottenuto di corsa.
Successivamente scartavetrerò fino ad ottenere un esterno passabile e un interno capiente, per accogliere la meccanica, per questo motivo le pareti sono attorno ai 5 mm di spessore. Manca ancora l'airscope verticale e l'abitacolo accoglierà un semipilota SCX, la carenatura del suddetto sarà realizzata con del plasticard modellato. Intanto che ci lavoravo ho capito come procedere meglio e più velocemente ancora: basta scomporre la carrozza in tre parti, il sotto ricavato per fresatura da una mattonella 25x45x70, il muso e la parte superiore da due blocchetti da scolpire. Se però qualcuno volesse avventurarsi nella realizzazione di una barchetta (Tannhauser, mo' ti faccio concorrenza! ) con questo sistema si possono avere discreti risultati (l'Abarth Sport del '72 è un altro mio chiodo fisso).
La carrozza pesa 5 grammi attualmente ed è più robusta di quel che credevo, il telaio in alluminio avrà un cassa lunga e ruote Ninco.
Costi: 8 chf per la balsa son 5 euro e se ne fanno 2 di carrozze, il resto è opzionale.
Saluti da Louboyle
NB: la finisco quando avrò finito di sputare il pulviscolo di balsa che ho respirato. Usate la maschera assieme agli occhiali, datmi retta!
|
|
|
|
Regione  Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
Doc
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 18/10/2007 : 17:28:26
|
La confederazione Italica dei falegnami ti ha concesso la nomina Honoris Causa ..........................a "Mastro Geppetto".
Ragazzi se Lou tirando il martello alla carrozza dira'"Perche' non parli?!" non vi preoccupate fa parte dell'enfasi creativa,poi gli passa!!.
|
Modificato da - Doc in data 18/10/2007 17:30:14 |
|
|
| www.javavirtualdrive.com |
|
Regione  Lazio ~
Prov.: Roma ~
Città: Roma ~
Messaggi: 1361 ~
Membro dal: 30/10/2006 ~
Ultima visita: 20/04/2020
|
 |
|
|
Doc
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 18/10/2007 : 17:33:22
|
Ci giungono in questo istante alcune inmagini dal satellite spia puntato sulla confederazione Elvetica ci scusiamo per la qualita'. Ve le mostriamo cosi come ci sono pervenute.
Immagine:
22,85 KB
|
Modificato da - Doc in data 18/10/2007 17:42:15 |
|
|
| www.javavirtualdrive.com |
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Roma ~
Messaggi: 1361 ~
Membro dal: 30/10/2006 ~
Ultima visita: 20/04/2020
|
|
|
|
maxpayne 21
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 18/10/2007 : 17:56:50
|
Il mitico geppetto è ancora all'opera riuscirà nell'intento di trasformare un ceppo di legno in una formula 1??
Chissà com'è invidioso Pinocchio.......
|
|
|
| sono un pilota virtuale e me ne vanto.http://virtualdrive.forumattivo.com/portal.htm |
|
Regione  Veneto ~
Prov.: Verona ~
Città: verona ~
Messaggi: 1819 ~
Membro dal: 29/08/2007 ~
Ultima visita: 26/05/2010
|
|
|
|
mussovolante
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 18/10/2007 : 18:53:13
|
Ragazzi, la foto è proprio di Lou all'opera, c'è perfino il suo gatto.
Ciao
|
|
|
Ma tu cosa hai fatto, fai e farai di concreto per lo Slot !!!
Pace & Bene a tutti! by Mussovolante (Paolo)
musso.volante@yahoo.it |
|
|
Regione Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 3525 ~
Membro dal: 11/10/2007 ~
Ultima visita: 31/01/2021
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 18/10/2007 : 19:11:51
|
Si ma la visuale satellitare rimane un po' schiacciata, perchè Lou sembrava più magro prima.
|
|
|
Enrico De Marchi
Rally Slot Biella |
|
Regione  Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
mtechnic
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 18/10/2007 : 22:35:14
|
No Hank, sono le birre
Comunque Lou complimenti
Saresti capace di tirar fuori una slot anche da un sasso!!!
|
|
|
Giuseppe
mtechnic@tuttoslot.it
|
|
|
Regione Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 1148 ~
Membro dal: 06/03/2007 ~
Ultima visita: 21/12/2010
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 19/10/2007 : 00:07:30
|
Doc, m'ero appena fatto fare la plastica per celarmi di nuovo nel buio e tu tiri fuori subito la foto.
A proposito, come sto con le righe e coi baffi lunghi?
Al di là di tutto questo è il primo esperimento, la prossima avrà meno difetti da stuccare e poi passerò al travetto in faggio. C'è tutta una serie di vecchie F1 che aspettano, dalla T3 alla Js7, basta che abbiano il motore carenato anche se... suggeritemi voi una F1 motorizzata col Cosworth a vista non sigariforme... ho il pianale della 72 di Vanquish col motore riprodotto.
Tanto se non mi ispira non la faccio.
Ciao da Louboyle
|
|
|
|
|
Regione Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
slotzilla
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 19/10/2007 : 09:44:34
|
Questa è l'ultima immagine dal satellite-spia che controlla Lou 24 ore su 24.
Immagine:
141,85 KB
Eh si! è proprio lui nel suo laboratorio.
|
|
|
| Devote your life to SLOT |
|
|
Regione Veneto ~
Prov.: Verona ~
Città: Verona ~
Messaggi: 2744 ~
Membro dal: 27/06/2007 ~
Ultima visita: 15/03/2023
|
|
|
|
ga
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 19/10/2007 : 10:00:44
|
...ma per caso anche la stella di natale sullo sfondo è in legno?...
Ciao, Ga
|
|
|
Ga
"AMAT VICTORIA CURAM” |
|
Regione  Lombardia ~
Prov.: Milano ~
Città: Milano ~
Messaggi: 2133 ~
Membro dal: 11/12/2006 ~
Ultima visita: 09/08/2023
|
|
|
|
pennacondor
Tuttoslottista F1
Utente Valutato
|
Inserito il - 19/10/2007 : 18:08:37
|
Ciao Lou, mi permetto di suggerire di spalmare l'Attack sul legno (la boccetta con il pennellino) una volta finita, così da renderla dura e un po' anti-intacca.
Altrimenti la balsa si rovina appena la guardi...
Ciao,
Luca
|
|
|
| Pennacondor |
|
Regione  Marche ~
Prov.: Ancona ~
Città: Falconara Marittima ~
Messaggi: 102 ~
Membro dal: 24/04/2007 ~
Ultima visita: 24/02/2016
|
|
|
|
Louboyle
Tuttoslottista F1
Utente Valutato
|
Inserito il - 20/10/2007 : 00:30:43
|
Prima dello stucco o al posto dello stucco? Ogni suggerimento è ben accetto!
Ciao da Louboyle
|
|
|
|
|
Regione Estero ~
Prov.: Estero ~
Città: Lugano ~
Messaggi: 452 ~
Membro dal: 04/03/2007 ~
Ultima visita: 16/06/2008
|
|
|
|
Giulio_Gobbi
Tuttoslottista F1
|
Inserito il - 20/10/2007 : 12:40:37
|
Secodo me anche al posto dello stucco, se i buchi sono piccoli è ottimo.
|
|
|
Giulio Gobbi
I kill ya' R'n R'
www.modellismopiu.it |
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Roma ~
Messaggi: 176 ~
Membro dal: 06/06/2007 ~
Ultima visita: 26/12/2009
|
|
|
| |
