mauros
Nuovo Tuttoslottista
 |
 Inserito il - 22/01/2008 : 14:21:52
|
Ciao a tutti,
ho una pista polistil con macchine scalextric che ho rimontato dopo tanto tempo...
Vi ho costruito uno scatolotto di controllo con le alimentazioni separate per i due slot da 1 amp l'una, con la presa dei pulsanti oppure possibilita' di impostare tramite reostato digitale una velocita' costante ad una o l'altra macchina - tipo lepre -
Ci sono i Voltmetri 0-15V che sembrano il contagiri.... e i lapcounter a numeri led che prendono il segnale del passaggio con due microswitch negli slot.
appena posso vi posto la foto.
Ciao, Mauros
|
|
|
| 30 mt. di pista polistil e macchine scalextric |
|
Regione  Lazio ~
Prov.: Roma ~
Città: Roma ~
Messaggi: 5 ~
Membro dal: 22/01/2008 ~
Ultima visita: 25/03/2008
|
|
|
mussovolante
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 22/01/2008 : 14:36:21
|
Ciao Mauros, e benvenuto da parte mia. Ti raccomando appena puoi postaci le foto.
|
|
|
Ma tu cosa hai fatto, fai e farai di concreto per lo Slot !!!
Pace & Bene a tutti! by Mussovolante (Paolo)
musso.volante@yahoo.it |
|
Regione  Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 3525 ~
Membro dal: 11/10/2007 ~
Ultima visita: 31/01/2021
|
 |
|
|
paoslot52
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 22/01/2008 : 15:47:00
|
Ciao Mauros, benvenuto!
|
|
|
|
Regione  Liguria ~
Prov.: Genova ~
Città: Sestri Levante ~
Messaggi: 2474 ~
Membro dal: 09/04/2007 ~
Ultima visita: 11/09/2024
|
|
|
|
Renatone
Nuovo Tuttoslottista
Utente Valutato
|
Inserito il - 22/01/2008 : 17:48:53
|
Come si dice a Roma: FACCE VEDE' CHE SEMO CURIOSI!!!
|
|
|
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Ariccia ~
Messaggi: 26 ~
Membro dal: 02/01/2008 ~
Ultima visita: 05/03/2012
|
|
|
|
minilepre
Tuttoslottista F1
Utente Valutato
|
Inserito il - 22/01/2008 : 18:23:25
|
Benvenuto nel forum!
|
|
|
|
Regione  Piemonte ~
Prov.: Torino ~
Città: torino ~
Messaggi: 229 ~
Membro dal: 30/12/2007 ~
Ultima visita: 28/04/2008
|
|
|
|
telaskiaffo
Tuttoslottista Rally
.jpg)
Utente Valutato
|
Inserito il - 22/01/2008 : 18:58:30
|
benvenuto
|
|
|
| " DUCKLING SLOT CLUB " |
|
Regione  Sicilia ~
Prov.: Palermo ~
Città: palermo ~
Messaggi: 2285 ~
Membro dal: 22/04/2007 ~
Ultima visita: 03/05/2023
|
|
|
|
maxmiliam73
Moderatore
Utente Valutato
|
Inserito il - 22/01/2008 : 19:58:02
|
benvenuto anche da parte mia!!!
|
|
|
Massimiliano Giangreco
Grazie molto cortese da parte tua!!! |
|
|
Regione Sicilia ~
Prov.: Caltanisetta ~
Città: Caltanissetta ~
Messaggi: 1205 ~
Membro dal: 12/04/2007 ~
Ultima visita: 13/10/2013
|
|
|
|
Malva
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 22/01/2008 : 19:59:15
|
Ciao e benvenuto, aspetto le foto
|
|
|
| Malva... Slot club costa etrusca |
|
Regione  Toscana ~
Prov.: Livorno ~
Città: Piombino ~
Messaggi: 3283 ~
Membro dal: 19/07/2007 ~
Ultima visita: Ieri
|
|
|
|
fabrizio
Tuttoslottista F1
Utente Valutato
|
Inserito il - 22/01/2008 : 20:54:44
|
Ciao Mauros,
benvenuto in Forum da tutto il Gruppo Torquemadaslot!
|
|
|
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Tolfa ~
Messaggi: 323 ~
Membro dal: 09/02/2007 ~
Ultima visita: 21/12/2010
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 22/01/2008 : 22:06:29
|
Ciao Mauros, benvenuto nel forum di Tuttoslot.it
ben curioso anch'io di vedere le foto della tua opera. Ormai fai parte di noi e siamo abituati a condividere tutto quanto è slot
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
Regione  Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
Gattino
Tuttoslottista F1
|
Inserito il - 23/01/2008 : 21:14:35
|
Non tenerci sulle spine dai..publica quste foto!
Benvenuto da parte mia nel forum di tuttoslot
Gattino
|
|
|
|
Regione  Lombardia ~
Prov.: Pavia ~
Città: Gambolo' ~
Messaggi: 165 ~
Membro dal: 07/01/2008 ~
Ultima visita: 31/05/2008
|
|
|
|
Jachinho
Tuttoslottista Legend
Utente Valutato
|
Inserito il - 24/01/2008 : 01:10:15
|
Benvenuto Mauros
|
|
|
|
|
Regione Sicilia ~
Prov.: Trapani ~
Città: Valderice ~
Messaggi: 1254 ~
Membro dal: 15/12/2006 ~
Ultima visita: 06/10/2012
|
|
|
|
mauros
Nuovo Tuttoslottista
|
Inserito il - 24/01/2008 : 11:30:46
|
per soddisfare le numerose richieste ieri sera ho montato un anello rappresentativo dell'aggeggio, e mia figlia di 5 anni ci ha cominciato subito a smanettare!!

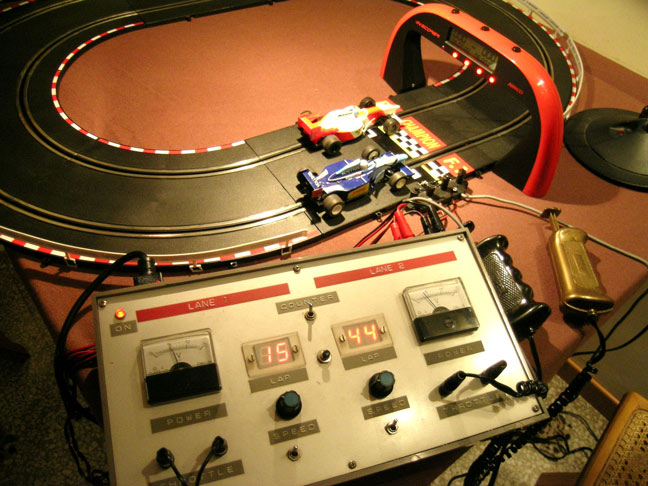

ecco l'alimentatore collegato alla pista:
92,52 KB
come vedete ho montato anche il cronometro Ninco, ma secondo me ha una pecca, alla fine della corsa non accende il led di chi ha vinto ed il vincitore si puo' vedere solo dul display LCD, alla fine fa 3 bip che nemmeno si sentono, con le macchine che ancora girano..
e, piu' in particolare:

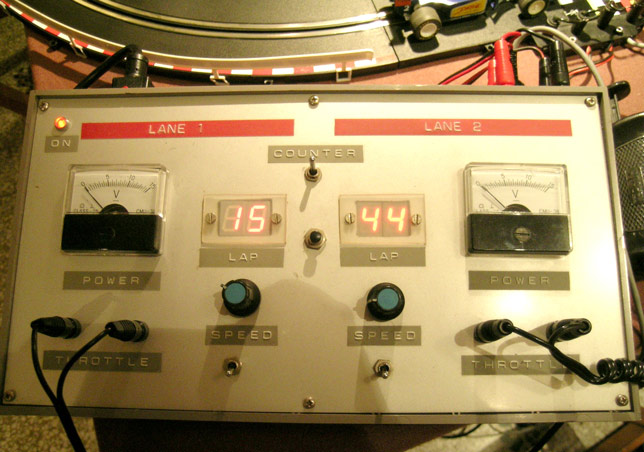

85,61 KB
L'ALIMENTATORE !!
In basso sotto i pomelli ci sono i commutatori che se posti in alto danno il controllo al potenziometro relativo, se posti in in basso al pulsante.
I voltmetri sono semplicemente collegati in parallelo alle linee di alimentazione delle singole slot.
Le singole linee hanno ognuna un trasformatore 220/12V da 1.5 A con raddrizzatore e stabilizzatore autocostruiti.
I potenziometri sono di tipo digitale, posti dopo il raddrizzatore/stabilizzatore, generano un'onda quadra che piu' diventa ampia e piu' da' volts alle linee, ad amperaggio pieno, fino ad arrivare al massimo (14 V, ma gia' a 6 volts le macchine si intraversano) questi si trovano in kit da costruire tipo nuova elettronica.
I lap counter sono autocostruiti, sempre da kit, e sono alimentati da un alimentatore a parte da 200 mA, il bottone al centro serve per resettare a zero il numero dei giri, l'interruttore al centro in alto per accenderli. Negli slot ho incollato 2 microswitch che al passaggio delle auto si chiudono e danno il segnale.
L'ho fatto 7-8 anni fa, non so se ancora si trovano i kit di elettronica che usai allora.
Va alla grande con tutta la pista montata.
ciao!!
|
|
|
| 30 mt. di pista polistil e macchine scalextric |
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Roma ~
Messaggi: 5 ~
Membro dal: 22/01/2008 ~
Ultima visita: 25/03/2008
|
|
|
|
Renatone
Nuovo Tuttoslottista
Utente Valutato
|
Inserito il - 24/01/2008 : 13:27:46
|
Molto, molto, molto interessante. Nuova elettronica eh?
Non è che per caso ti ricordo o ha modo di reperire il numero di codice del (o dei) kit?
A quanto ne so molti kit della nuova elettronica si trovano anche quando sono datati come questo.
Attendo risposta.
Ciao e buon montaggio della pista.
Renato
|
|
|
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Ariccia ~
Messaggi: 26 ~
Membro dal: 02/01/2008 ~
Ultima visita: 05/03/2012
|
|
|
|
marcobush
Tuttoslottista DTM
|
Inserito il - 24/01/2008 : 14:16:46
|
BENVENUTO ANCHE DA PARTE MIA!
|
|
|
|
|
Regione Sicilia ~
Prov.: Caltanisetta ~
Città: Caltanissetta ~
Messaggi: 92 ~
Membro dal: 13/12/2007 ~
Ultima visita: 07/03/2010
|
|
|
|
poeta_m1
Nuovo Tuttoslottista
|
Inserito il - 28/01/2008 : 19:08:59
|
Ottimo lavoro!
Se fai anche l'upgrade per poter usare pulsanti con il freno, seguendo lo schema ANSI, sei al completo.
Ciao!
Poeta®
|
|
|
|
|
Regione Lazio ~
Città: Roma ~
Messaggi: 22 ~
Membro dal: 24/01/2008 ~
Ultima visita: 08/01/2011
|
|
|
| |
