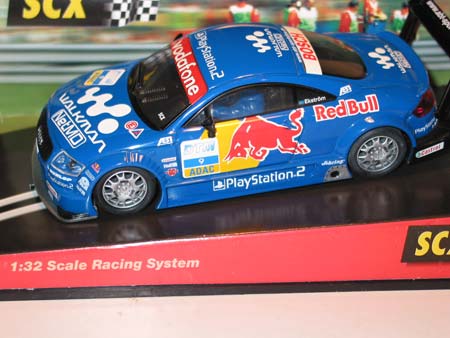

Come promesso in un altro 3D, ecco come ho messo il chip alla TT DTM della SCX.
Immagine:
![](/Public/data/francos/200815224311_TTDTMSCX.jpg) 30,98 KB

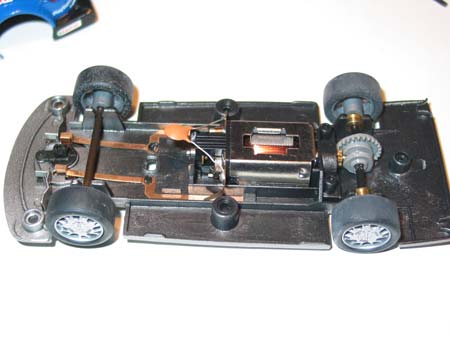

Per prima cosa bisogna togliere le 5 viti che tengono il telaio alla carrozzeria.
Immagine:
![](/Public/data/francos/200815223939_iltelaiobefore.jpg) 19,36 KB

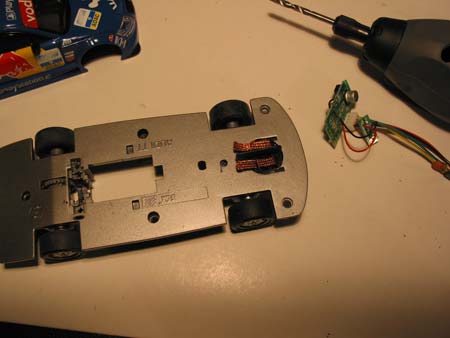

quindi si controlla se esiste un foro adatto al LED; in questo caso si fora il telaio per far uscire il LED
Immagine:
![](/Public/data/francos/200815224112_holeandchip.jpg) 17,31 KB

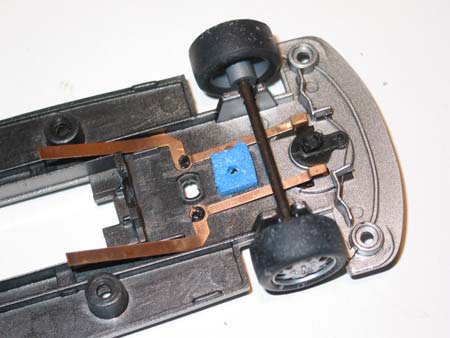

Si controlla che il LED non esca per piu' di 1- 1,5 mm dal telaio; potrebbe essere opportuno usare uno spessore
Immagine:

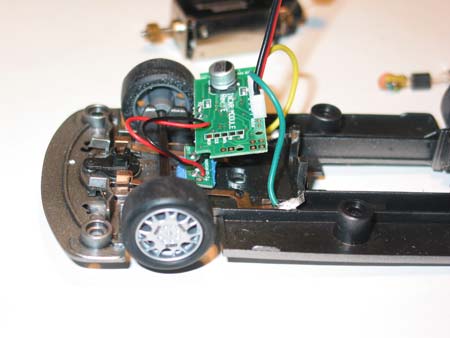

![](/Public/data/francos/200815224219_spessore.jpg) 24,25 KB Inserito il LED nel foro si passa a saldare i cavi che vanno al pickup; nel caso della SCX che non usa fili ma una striscia di rame, si può tagliare la parte finale del filo del chip che va al pickup con il blocchetto di ferrite e il condensatore e saldare i due fili alla striscia di rame. La parte di rame che avanza andrà tagliata.
Immagine:
![](/Public/data/francos/200815224910_saldspazzole.jpg) 20,16 KB Il filo verde va a sinistra e quello giallo a destra. Si passa ora a collegare il motore con i fili nero e rosso che arrivano dal chip. Anche in questo caso, la SCX ha un collegamento diverso rispetto alle altre marche, usando sempre delle linguette di rame collegate alla cassa del motore. Si saldano i cavi e si sistema il chip al telaio usando uno spessore e lo si incolla con del biadesivo.

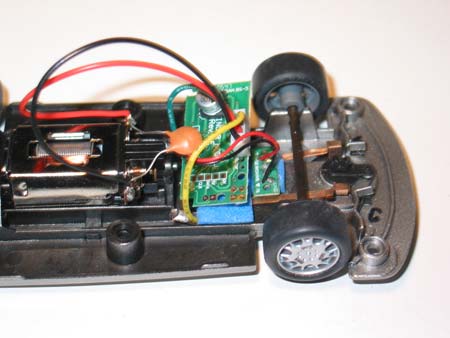

Immagine:
![](/Public/data/francos/200815225753_biadesivo.jpg) 22,4 KB
Immagine:

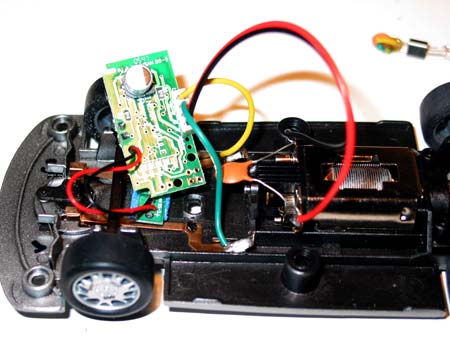

![](/Public/data/francos/200815225427_saldaturafinale.jpg) 28,63 KB
Poi si prova la TT sulla pista di prova per verificare la bontà dei collegamenti.

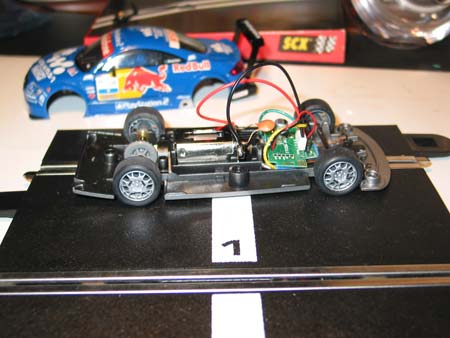

Immagine:
![](/Public/data/francos/200815225443_finale.jpg) 26,72 KB

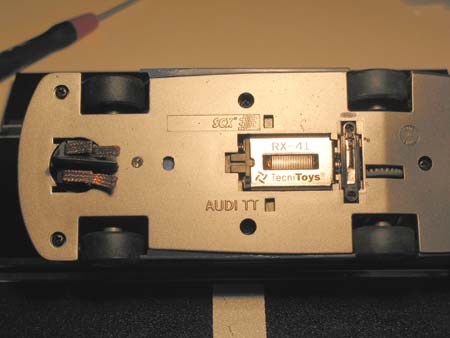

Si unisce con le viti la TT e siamo pronti per le gare digitali... ecco come si presenta il LED della TT dopo l'assemblaggio.
Immagine:
![](/Public/data/francos/20081523057_finaleLED2.jpg) 17,66 KB
Spero che possa essere utile e dare qualche idea a chi vuole passare al digitale. Ricordo che tutte le auto possono essere digitalizzate, o almeno io l'ho fatto con tutte le mie slot.
|
|
