francos

Tuttoslottista GT



Inserito il - 19/01/2008 : 00:35:48  Link diretto a questa discussione  Mostra Profilo  Visita l'Homepage di francos Aggiungi francos alla lista amici  Rispondi Quotando

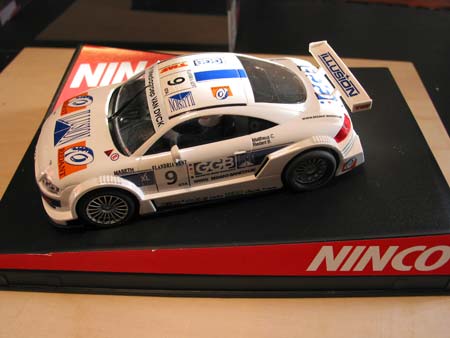

Continua la mia opera di saldatura chip. Questa volta ho sotto le mani una TTR della NINCO, molto bella, che deve essere usata su una pista ScaleXtric digitale.

Immagine:

22,86 KB

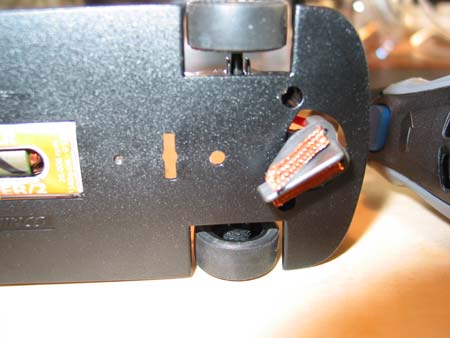

Dopo aver aperto la TTR, si fora il telaio per far passare il LED che comanda il sensore degli scambi.

Immagine:

22,47 KB
Guardando il telaio della NINCO e avendo a disposizione dei pezzi della Slot.it, ho deciso di dare un nuovo motore e trasmissione alla TTR.

Immagine:

24,48 KB

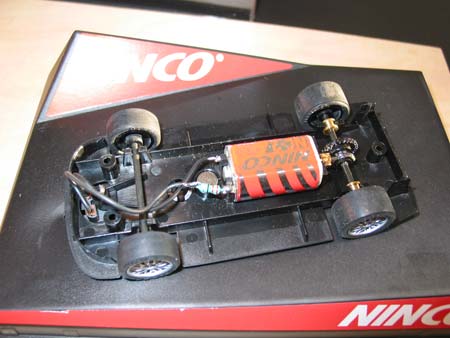

telaio NINCO

Immagine:

16,36 KB

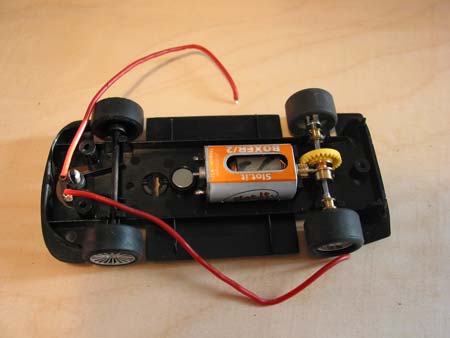

telaio Slot.it

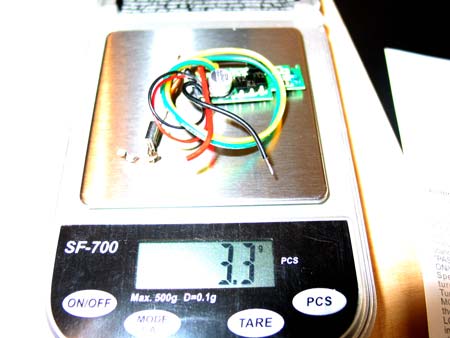

A questo punto decido di usare il chip monoposto della ScaleXtric, più piccolo del chip standard e leggero:

Immagine:

24,08 KB

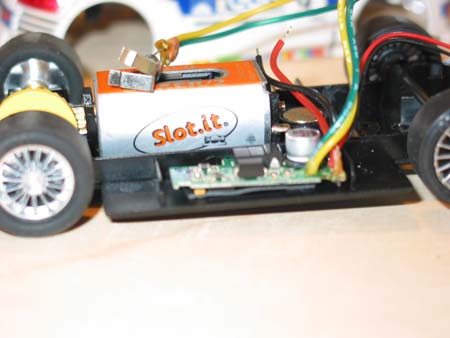

Con del biadesivo posiziono il chip sul fianco del telaio
Con un sottile spessore di gomma portiamo l'altezza del LED a 1,5mm dal fondo.


Immagine:

20,43 KB

quindi passo a saldare i fili che vanno al motore e quelli del pickup



Immagine:

15,66 KB

Ora e' pronta, la mettiamo in pista e la proviamo

Immagine:

28,34 KB

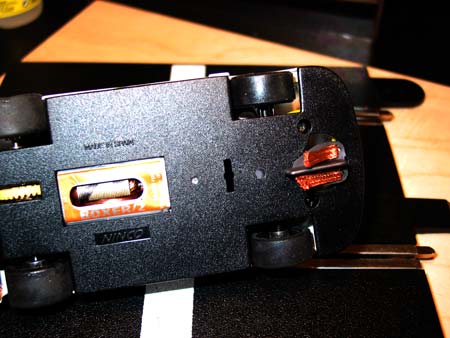

Ecco come si presenta il fondo dopo la preparazione.

Spero di essere stato utile

un saluto
