COME COSTRUIRE DEI LAMPIONI IN ALLUMINIO
BY Carlo Masi e Stefano Bertini

Questo tutorial spiega come costruire con relativa semplicità dei lampioni di alluminio da utilizzare per illuminare la vostra pista.
Questi lampioni sono stati ideati e costruiti dal nostro mitico Carlo Masi con la collaborazione di Mauro Marchesini.

Prima di tutto, il materiale: per realizzare i nostri lampioni occorre procurarsi:
- tubo di alluminio di diametro 6mm
- profilato angolare di alluminio con i lati di2 cm
- lampadine 12 Volts
- filo rigido bianco e rosso
- guaina termorestringente

Una volta recuperato il materiale, iniziamo a tagliare i vari pezzi per preparare gli steli e le parabole dei lampioni.
Come prima cosa tagliamo il tubo di alluminio in spezzoni di 33 cm cadauno per realizzare gli steli.
Per le parabole, invece, tagliamo il profilato in pezzi di 7 cm cadauno .

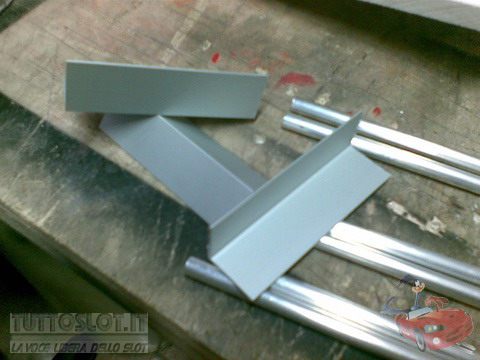

Alla fine del lavoro, avremo prodotto una serie di pezzi tipo questi:

A questo punto, procediamo costruendo una dima che ci aiuti nel piegare i pali tutti nello stesso modo.
La nostra dima è fatta di pezzi di ferro saldati, ma chi non avesse dimestichezza con la saldatura ad elettrodo può anche realizzarla di legno, a patto però di usare legno abbastanza duro.

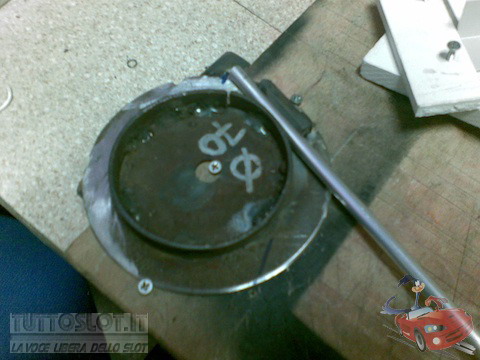

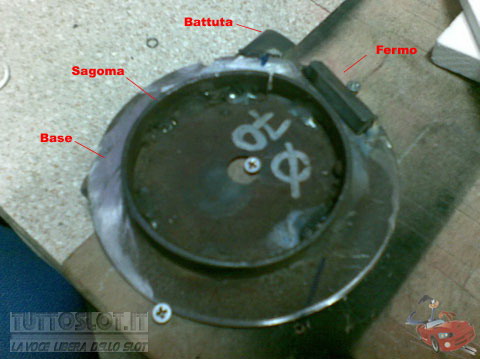

La dima è composta da una base piatta sulla quale è attaccata una sagoma tonda, del diametro di 7 cm. Sulla base sono attaccate anche una battuta, che ci aiuta nel posizionare i pali alla misura giusta, e un fermo che ci aiuta invece a piegare correttamente il tubo.

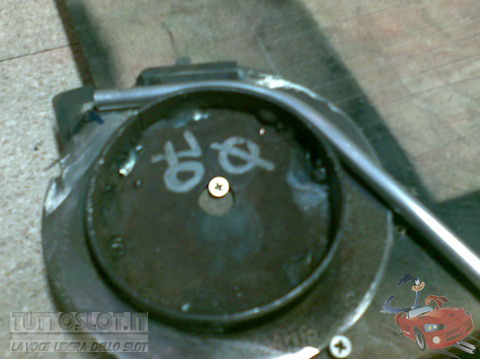

Una volta preparata la dima, si può iniziare a piegare i pali. Se ne prende uno e lo si inserisce fra il fermo e la sagoma, fino a farlo arrivare a toccare la battuta.

A questo punto, con delicatezza ma anche con decisione, si piega il tubo attorno alla sagoma fino a dargli il raggio di curvatura desiderato.

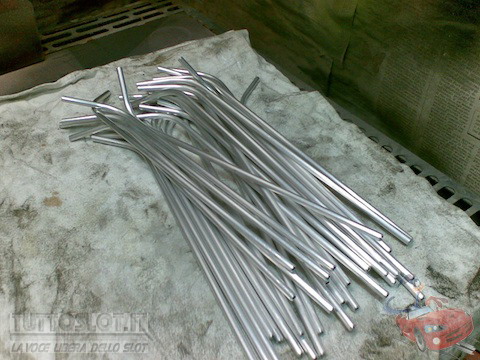

Al termine di questo simpatico lavoretto, dovreste aver messo da parte una discreta serie di pali pronti per essere incollati alle rispettive parabole.

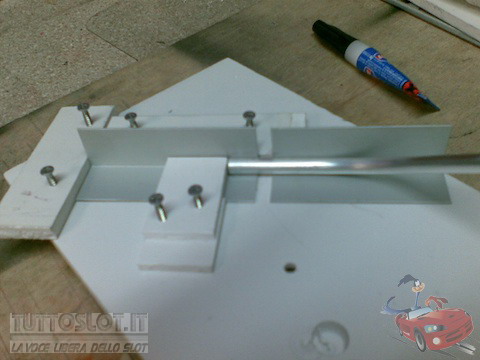

Anche per questa operazione, ci è di sicuro aiuto un'altra dima, questa volta realizzata in Forex (o ancora una volta in legno).

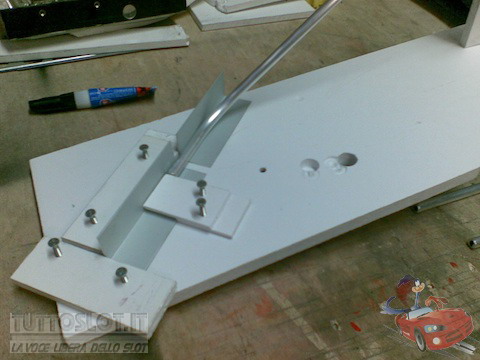

La nuova dima ci servirà per posizionare correttamente le parabole e i pali in modo da riuscire ad incollarli tutti alla stessa misura esatta.

In questo caso, si inserisce la parabola fino alla posizione di blocco, si applica la colla nella parte terminale e poi si posizione il tubo e lo si tiene fermo fino a che la colla non ha attaccato perfettamente.

Terminata la fase di incollatura, il lampione è pronto per essere completato con la propria lampada.
Tagliate quindi due spezzoni di filo rigido bianco e rosso lunghi almeno un metro o anche più.
Posizionate la lampada in piano e saldate i due fili alle due estremità, in modo che entrambi vadano verso la stessa direzione.
Fate attenzione a non scaldare troppo la lampada mentre la saldate perchè altrimenti può capitare che entri dell'aria all'interno del vetro rendendo così inutilizzabile la lampada.
Saldati i due fili, inserite un piccolo pezzo di guaina termorestringente su una estremità della lampada e fatela aderire riscaldandola velocemente con un la fiamma di un accendino.

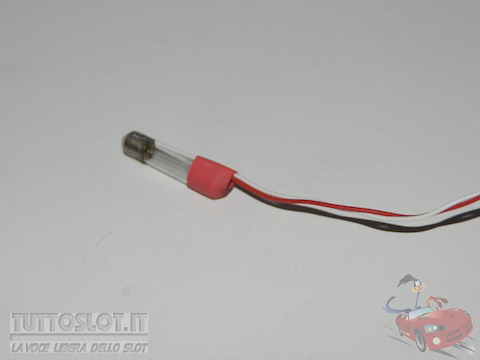

La lampada, al termine del lavoro, dovrebbe presentarsi così:

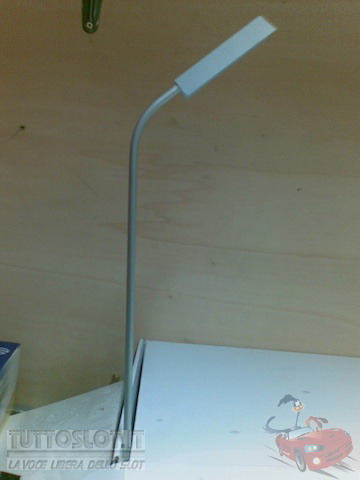

A questo punto, non rimane che inserire i fili nello stelo fino a far arrivare la lampada a posizionarsi correttamente dentro la parabola e il nostro primo lampione è finalmente pronto.
Ovviamente, verificate con l'aiuto di un alimentatore o di una batteria che la lampada si accenda senza problemi.

A questo punto, non vi rimane che armarvi di santa pazienza e ripetere l'operazione fino a preparare tutti i lampioni che vi servono.

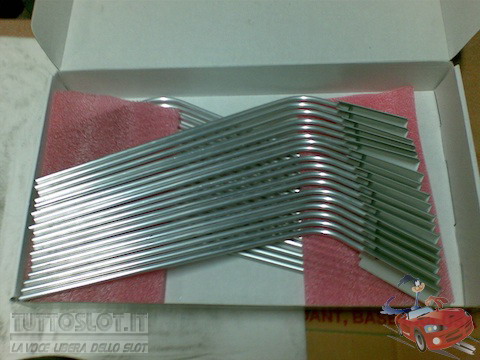

Per evitare di rigarli o sciuparli vi consigliamo, man mano che ne finite uno, di posizionarlo in un apposito contenitore al riparo da eventuali urti.

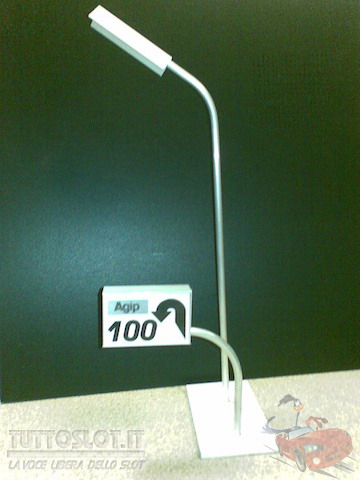

Ovviamente, una volta presa la mano a farli, potete sbizzarrirvi anche con alcune varianti sul tema... :-)

Per posizionarli sulla pista, basta armarsi di trapano e bucare ! Mi raccomando di utilizzare una punta del diametro esatto, in modo che il palo entri un po' forzando e poi non si muova.

Sotto la pista raggruppate poi insieme i vari fili e portateli tutti ad un alimentatore adeguatamente dimensionato in base all'assorbimento delle lampade che utilizzate e al numero di lampioni che state posizionando.

Per quanto riguarda la distanza da interporre fra due lampioni, noi abbiamo deciso di lasciare circa 65 cm fra un palo e l'altro, ma siete liberi di aumentare o diminuire tale distanza in base alla quantità di luce che desiderate e all'uniformita di illuminazione che preferite.

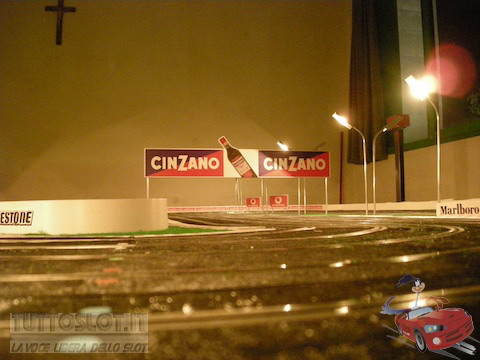

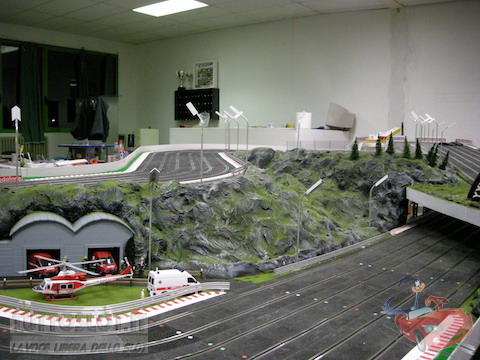

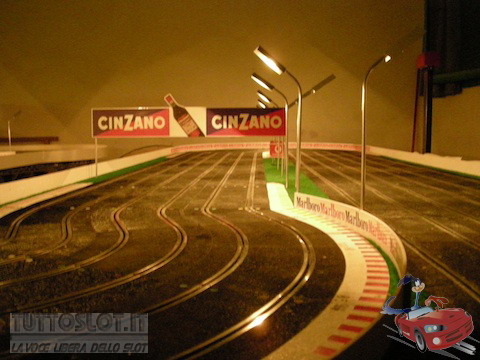

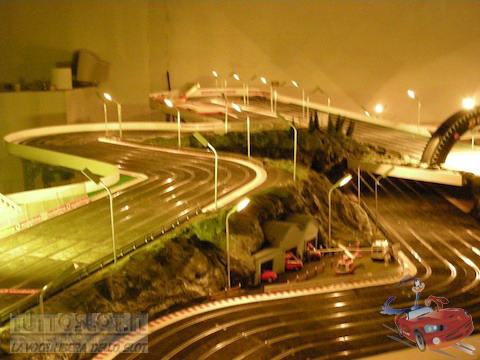

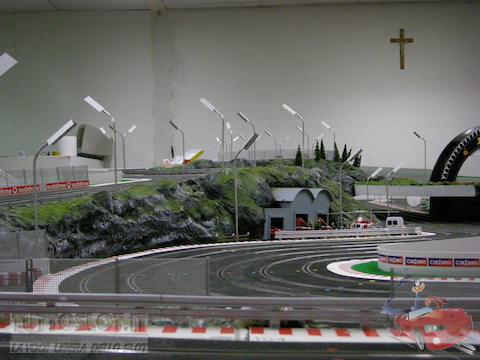

Di seguito, vi includo le foto del risultato finale della nostra fatica !!!

Ringrazio ancora Carlo e Mauro che ancora una volta si sono prodigati per realizzare questi splendidi lampioni.

Stefano Bertini

Grazie agli amici dello Slot Club Prato per l'articolo tecnico.
