Giusto per mostrarvi che anch'io, con le mie modeste capacità, mi dò da fare e provo a costruire qualcosa, ecco la mia prima realizzazione di un ponte con assi in legno.
E' da un pò che è finito, ma mi vergognavo a postare il tutto perchè a me questa realizzazione non piace molto perchè non mi è riuscita come volevo e non è completa!
Ho già idee per realizzarne uno nuovo, migliore e più spettacolare e mi sto attrezzando per aprire il cantiere.

Materiale usato:

due assi di legno 60x10x1000 mm comprate al brico
fogli di carta A4
viti da legno 3x20 mm
colla vinilica ( il vecchio e stradiffuso Vinavil )
treccia di rame di 3000 mm ( ci potete fare un ponte da 1500 mm circa )
bandella di rame adesiva da 4,8 mm ( in rotolo da 33 metri usabile per tutta una pista )

Utensili usati:
Seghetto a mano
Raspa
Lima
Trapano con punta da legno di 2 mm
Cacciavite a stella
Riga, squadra e matita
Carta vetrata
Olio di gomito!

Ho iniziato a dividere la lunghezza delle assi in tanti settori ognuno largo 25 mm.
Le ho quindi tagliate ottenendo una 80-ina di pezzi delle seguenti dimensioni: 10x60x25 mm

I legnetti utilizzati per il ponte

Questi pezzi li ho divisi in gruppi di tre elementi ognuno.
Ogni singolo gruppo è poi stato pareggiato con raspa e lima.
Quindi ogni singolo elemento è stato smussato.

Di ogni gruppo ho scelto un elemento che è andato a fare da base di appoggio per le assi, su tali elementi, messi tra due righe parallele ho poi disegnato due linee delimitanti lo slot e
i punti in cui fare i fori per la sede delle viti.

Legnetti messi in riga

Fatti i fori col trapano li ho alesati tramite punta di un cacciavite a croce in modo che quando stringerete
completamente la vite, questa non vi schianti il legno a causa della sua parte conica che entrando nel pezzo lo espande provocando lo schianto dello stesso.

sistema per forare il legnetto

Ho inserito quindi le viti nelle sedi così preparate facendo in modo che ne uscisse solo una parte piccola della punta che ho utilizzato
per segnare dove eseguire il foro per l'altra coppia di elementi del gruppo. Fatto il foro sui rimanenti pezzi li ho poi collegati coi precedenti tramite vite.

I tre legnetti già fissati

A questo punto ho preparato un paio di strisce di carta con del vinavil ed ho incollato le strisce così preparate alle assi di legno a distanze variabili di 2-3-4-5 mm è mi è venuto un ponte assai difficile da gestire percui consiglio a chi si vorrà mettere alla prova di tenerle il più vicino possibile 2-3 mm max ( dove avrete 4-5 mm inizierete ad avere seri problemi col pick-up )

la carta con colla vinilica

ad ogni piega ho steso del vinavil finchè non ho piegato l'intero foglio!

si controlla di avere una linea slot abbastanza rettilinea e se non la si ha si procede con l'aggiustamento della stessa con carta vetrata e lime.

Si smonta il ponte ottenuto svitando tutte le viti e si procede all'installazione della bandella di rame!
Si tagliano tante striscie di 7-8 cm di bandella di rame adesivo e le si posiziona tutto attorno al perimetro più piccolo del singolo elemento asse di legno precedentemente smontato formando così un anello. Durante questa operazione farete fatica a stendere la bandella a causa del fatto che le assi smontate sono tra loro incollate tramite quella striscia di carta che era stata precedentemente preparata e incollata alle assi.

il ponte visto da dietro per l'incollaggio

( le guaine che vedete sono una modifica che devo ancora terminare, percui per ora non ve le spiego )

( la volete una dritta? ebbene non fate come me che ho incollato le strisce di carta sotto le assi laterali, ma incollatela sotto le assi centrali dopo aver tolto le viti! farete molto prima a stendere la bandella e per rifissare il tutto, bastera bucare la carta-colla nei punti dove ci sono i fori per le viti )!!!

Quindi si avvita il tutto incastrando la treccia di rame tra le assi in corrispondenza dell'anello.

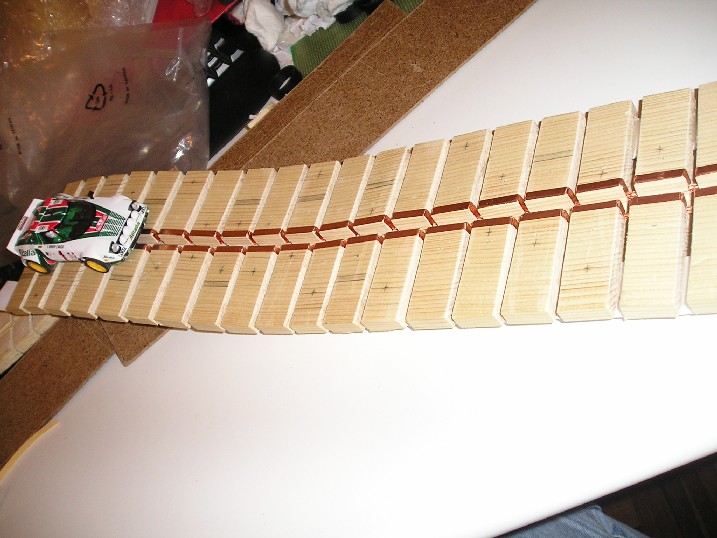

il ponte con gli anelli di rame in vista

A

A

Particolare della treccia che passa sotto a tutti gli elementi del ponte

Il ponte mobile finalmente terminato
