Utilizzare il contagiri elettronico polistil con ultimate racer

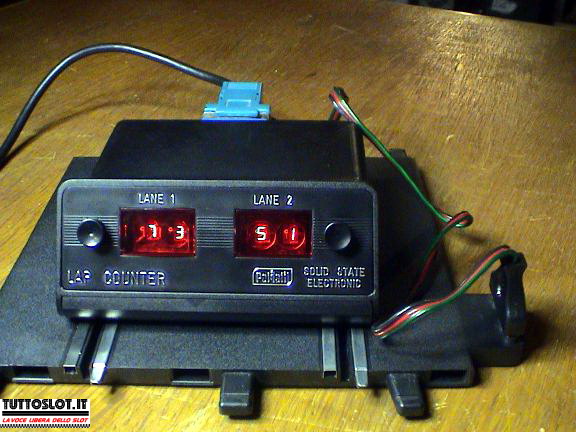

Questo articolo vi mostrerà lo schema e le foto del processo di montaggio del circuito elettronico, che ha realizzato un mio amico esperto in tale campo, per utilizzare il contagiri elettronico della polistil (codice A212) con il software Ultimate Racer sulla porta COM (seriale del PC) per il rilevamento del passaggio delle slot utilizzando il binario A216 (rettilinea mm 150 con attacco Contagiri Elettronico).
Attrezzi occorrenti: cacciavite Phillips (a croce) medio-piccolo, trapano a
mano o elettrico con 2 punte rapide (metallo, non muro) da 3mm e da 8mm,
lima piatta piccola (max 10 mm x 3mm circa), saldatore 15...40W, 20 cm di
filo di stagno per saldature, pinzette, tronchesino piccolo. Questi ultimi
due attrezzi possono essere sostituiti da un tagliaunghie e da un paio di
pinzette per le ciglia. Anche il trapano non è indispensabile, ma occorre
comunque un attrezzo per fare un foro nella plastica di circa 20x10 mm. Si
può usare, in assoluta emergenza, il saldatore, ma si farà un gran puzzo di
plastica bruciata e si dovrà ripulire la punta per bene, prima di usarla per
saldare, senza contare che il foro sarà impreciso e si dovrà lavorare un po'
di lima...

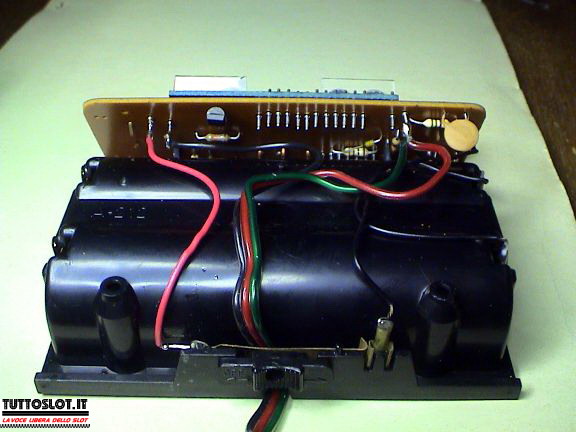

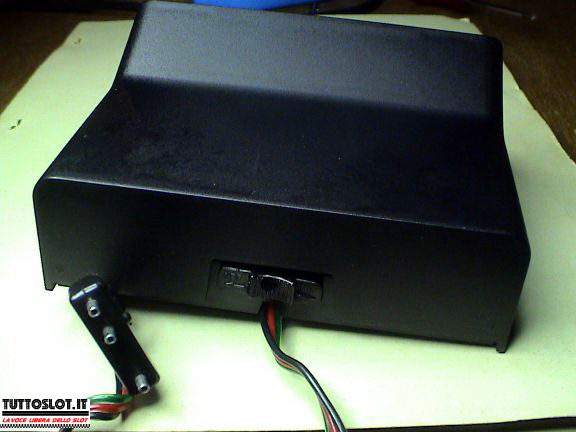

Apertura del contagiri Polistil

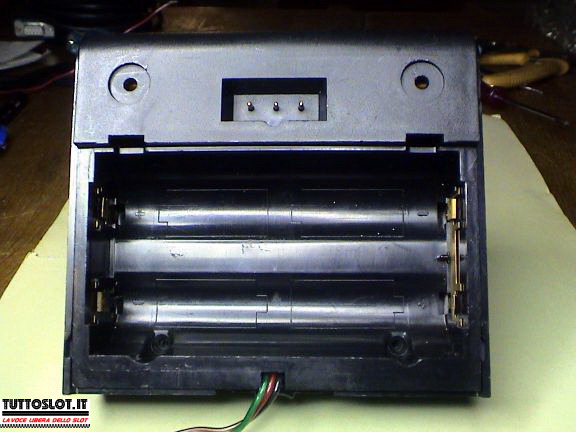

- Aprire il vano portapile
- Togliere le due viti parker poste negli angoli

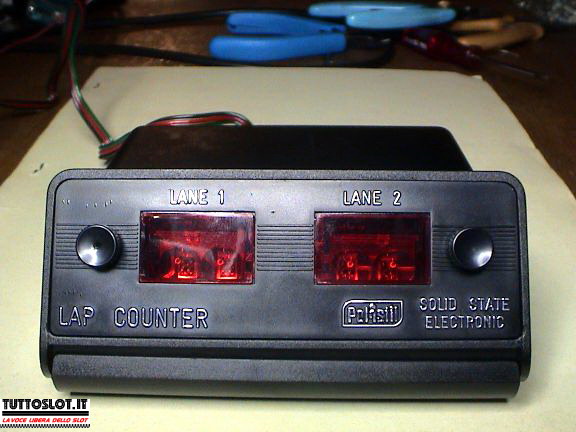

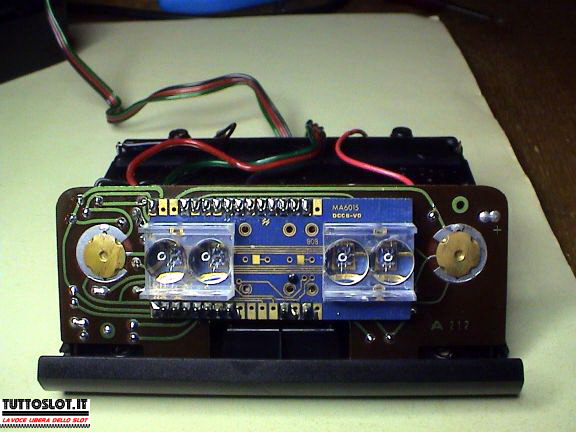

- Disincastrare il coperchio superiore del contagiri: ci sono due incastri
ai lati anteriori, in corrispondenza della scritta LAP a sinistra e "SOLID
STATE ELECTRONIC" a destra

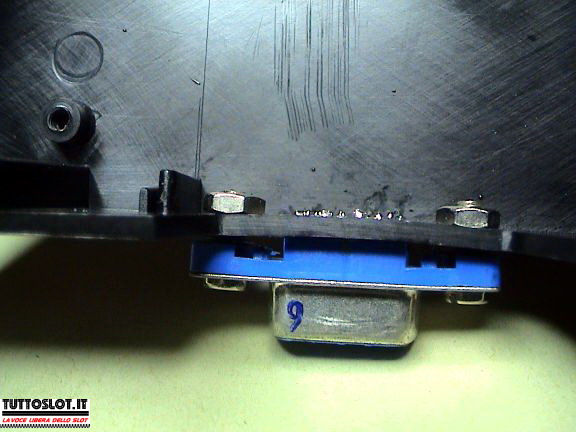

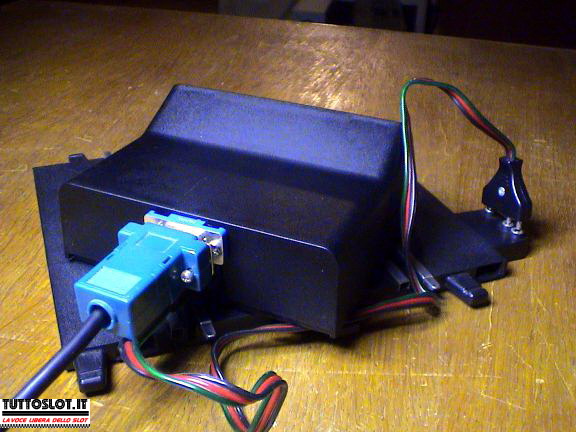

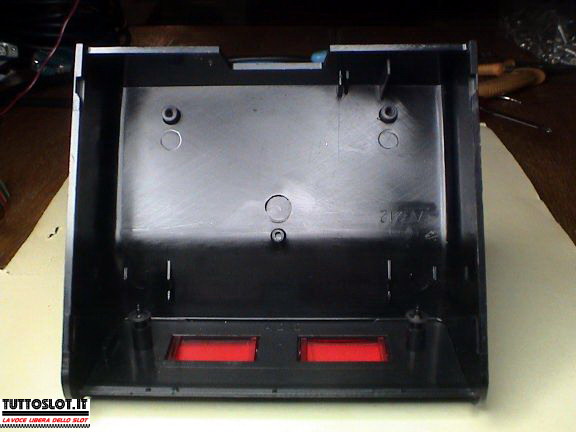

- Togliere il coperchio superiore e forarlo come in foto per fissare il
connettore Cannon DB-9 femmina. Attenzione a metterlo il più possibile in
alto - vedi foto - altrimenti poi il coperchio non si chiude più.

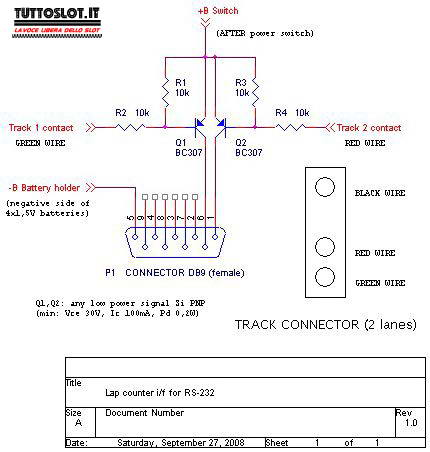

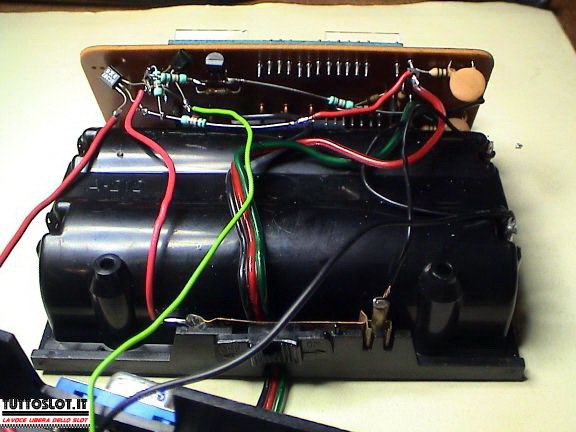

- Eseguire tutti i collegamenti elettrici, secondo lo schema"
Alla prossima
Eraldo Sammuri
