COME MIGLIORARE LA CONDUCIBILITA' ELETTRICA DI UNA PISTA

A proposito del circuito (non permanente) che mi sono montato in casa, il tratto “monorotaia”, mi ha fatto sudare non poco per riuscire a chiuderlo. Alla fine ci sono riuscito, anche grazie a quanto suggerito da Rino Grammatico nel suo articolo “Modifica pezzi Polistil”, presente nella Sezione Tecnica, relativo a come tagliare e giuntare i pezzi di pista, per crearsene di altri, personalizzati.
Ho inizialmente seguito i suoi suggerimenti, ma alla fine ho pensato di utilizzare una maniera diversa per dare continuità elettrica alla rotaia tagliata.

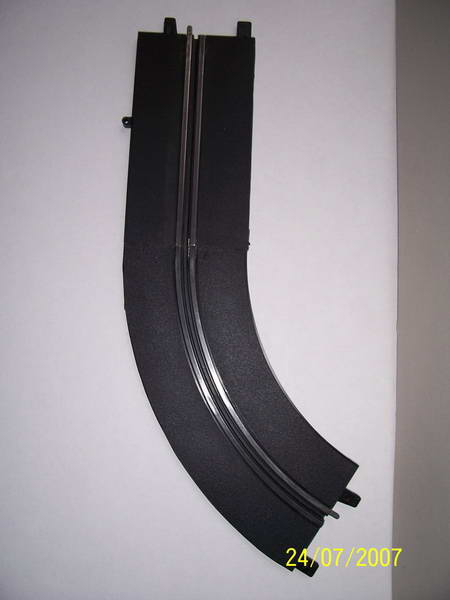

Andiamo per gradi ed ecco le foto di quello che ho ottenuto, tagliando un pezzo di rettilineo ed unendolo ad una mezza curva interna:

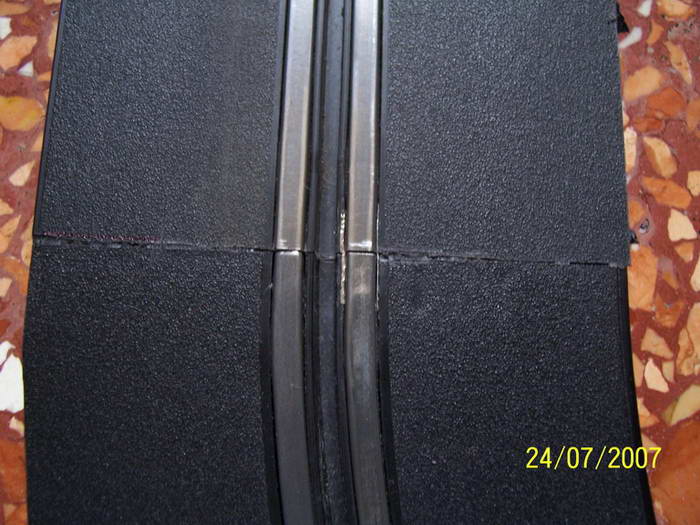

Nelle due foto seguenti, il punto di giunzione.

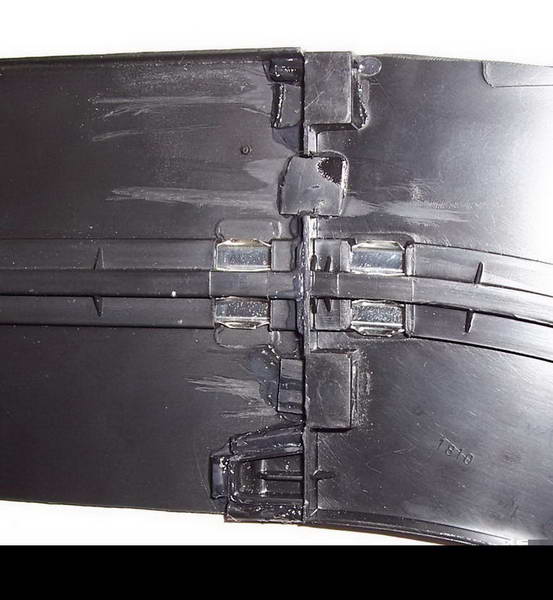

...per garantire una buona tenuta meccanica, ho rinforzato il punto del taglio, con alcuni pezzetti di plastica, incollati alla pista utilizzando plastica liquida, ottenuta sciogliendo dei pezzetti di plastica nera, nella trielina:

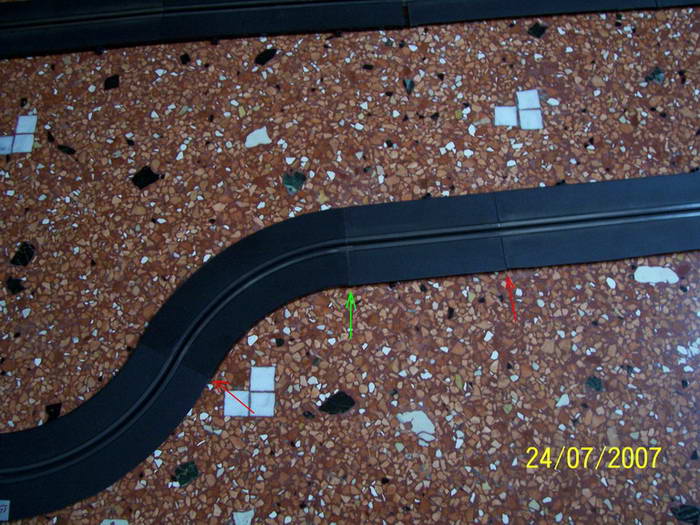

Nella foto sottostante si vede il pezzo inserito nel circuito. Le frecce rosse indicano l’inizio e la fine del pezzo nuovo e la freccia verde, il punto di giunzione:

A questo punto però, ho pensato di dare la necessaria continuità elettrica in un modo diverso da quello suggerito da Rino. Cioè, non ho saldato dei fili nella parte sottostante la pista , ma ho inserito delle lamelle di alluminio ai lati delle rotaie, come mostrato nella foto, dalle frecce rosse.

La freccia verde indica invece l’altra rotaia che non ha le lamelle in quanto il pezzo della curva, nel mio caso, ha il suo naturale innesto (maschio) che, andandosi ad inserire nella rotaia tagliata del rettilineo, ha garantito un buon contatto.

Le lamelle di alluminio le ho ottenute da una lattina di una bibita che ho aperto (attenzione a non ferirsi!) e tagliato, ricavandone delle striscioline alte circa 4 mm. che ho carteggiato su ambedue le superfici, in modo da liberare il metallo dalla vernice e garantire perciò il contatto elettrico.

Se lo spazio tra la rotaia e la plastica fosse superiore allo spessore della lamella, basterà fare questa più lunga e piegarla in due, per aumentarne lo spessore.

A questo punto, appurato che il metodo funziona, ho provveduto ad inserite queste lamelle lungo il percorso, dove erano presenti le giunzioni più incerte e debbo dire che non ho più riscontrato problemi di continuità.

Salutoni a tutti

Paolo
