Alimentiamo il contagiri Ninco mediante un alimentatore per pc

Prendendo lo spunto da quanto riportato specialmente negli articoli di “mtechnic” e “cisternone” riguardanti il contagiri a ponte della Ninco “N-Scorer Universal Lap Counter” art. 10409, mi appresto a descrivere una mia interpretazione su come alimentarlo dall’esterno, impiegando in questo caso i +5 volts disponibili in un alimentatore per pc. Di seguito, le foto e la descrizione delle modifiche che ho realizzato sia sull’alimentatore che sul contagiri, nonché il (poco) materiale necessario:

nscorer ninco

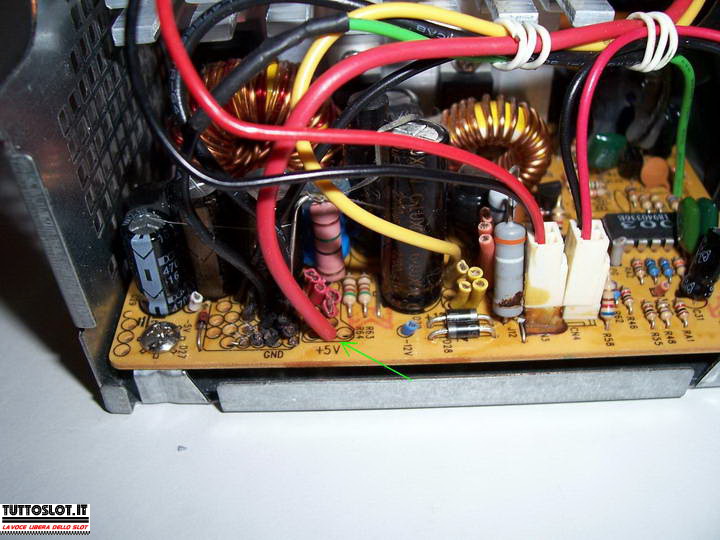

Ecco da dove ho prelevato i +5 volts presenti sulla scheda del mio alimentatore, tramite il cavetto rosso indicato dalla freccia verde:

nscorer ninco

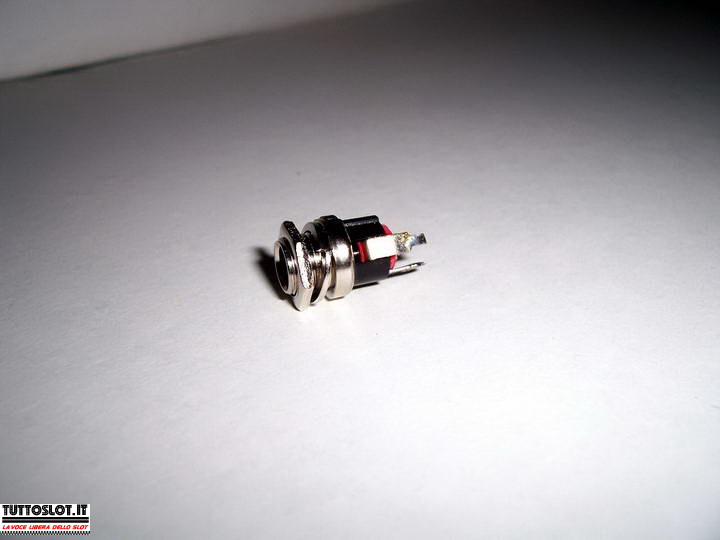

Questa è la presa da pannello (l’ho pagata 1,50 euro in un negozio di elettronica). Ce ne vogliono due perché un’altra sarà utilizzata anche per il contagiri.

nscorer ninco

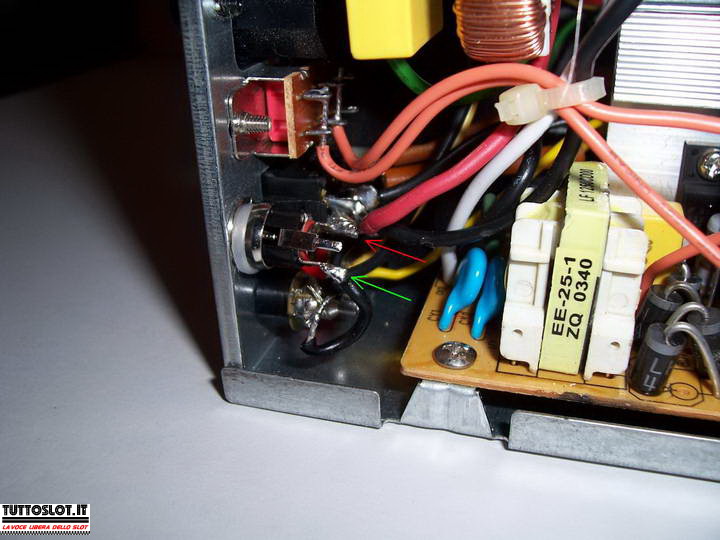

Qui si vede il collegamento del cavetto rosso dei “+5” (freccia rossa) e di quello nero del negativo (freccia verde), saldati sui contatti della presa che ho installato sul frontale dell’alimentatore.

nscorer ninco

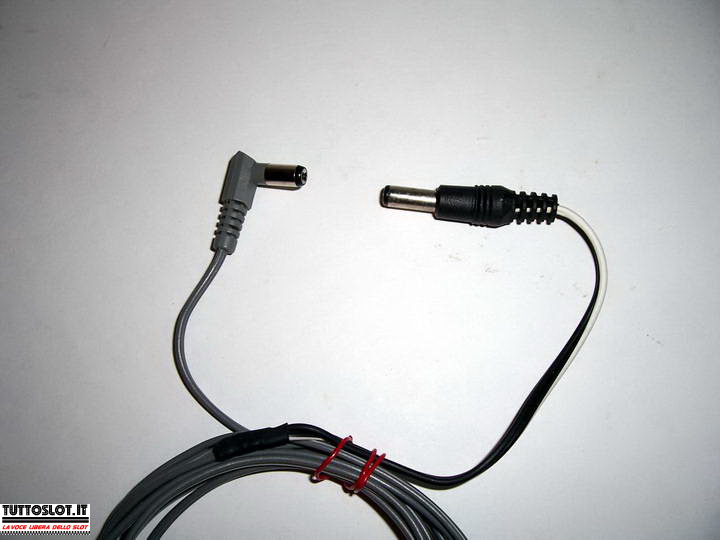

Questo è il cavetto (con i due spinotti) che collegherà il contagiri all’alimentatore. L’ho recuperato dal mio “Porta Portese” personale.

nscorer ninco

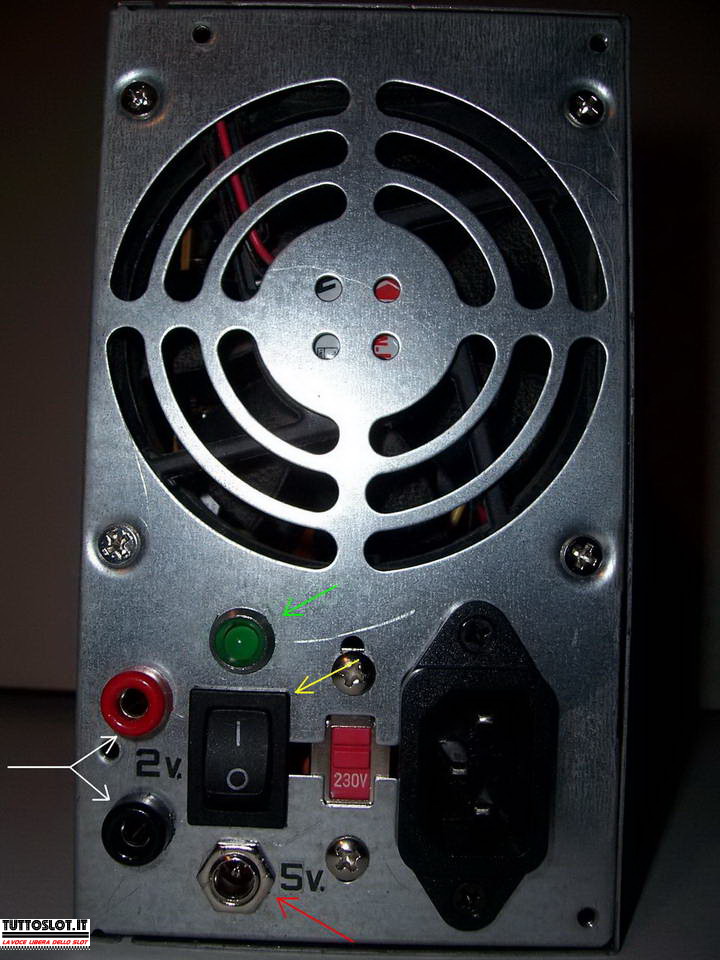

Vista del pannello frontale del mio ex-alimentatore per pc. Su di esso, in precedenza avevo già installato un pulsante per l’accensione (freccia gialla), un led-spia (freccia verde) e le prese per i +12 volts (frecce bianche). Vi ha trovato posto anche l’ultima applicazione: la presa per i +5 volts (freccia rossa).

nscorer ninco

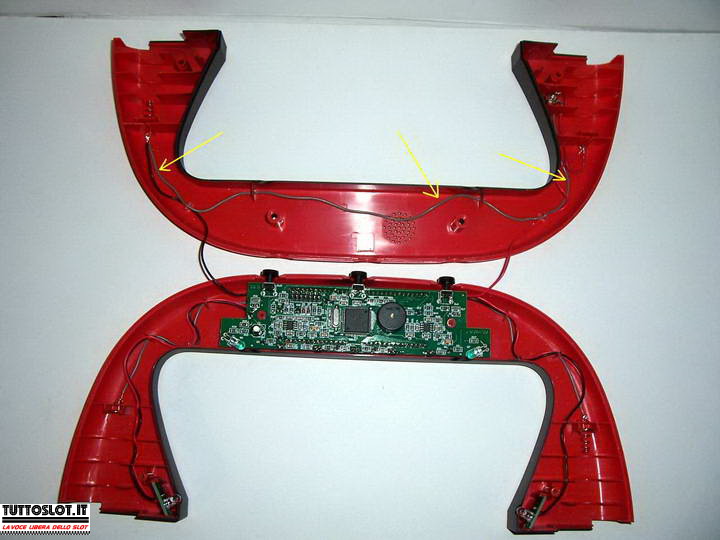

Ecco il contagiri Ninco aperto (i due gusci sono tenuti insieme da quattro viti autofilettanti). Nella foto è visibile il filo grigio (freccia gialla) mediante il quale, per non toccare la scheda, ho prelevato il contatto negativo da portare alla presa.

nscorer ninco

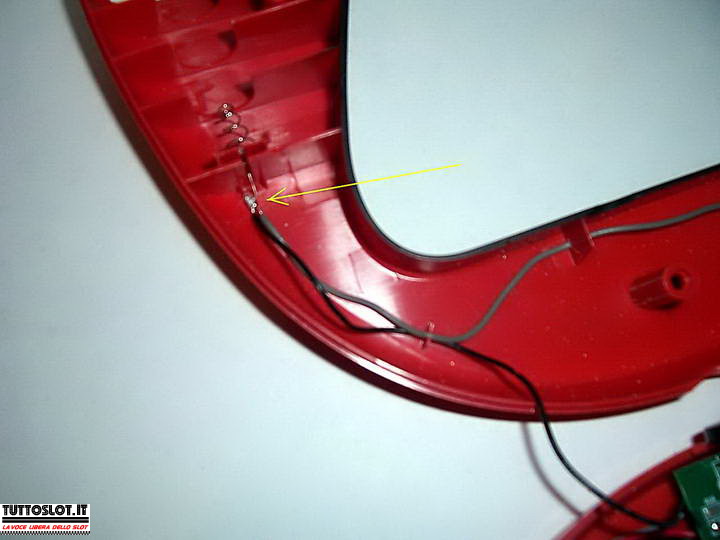

Con la freccia gialla è indicato il punto di saldatura per il negativo.

nscorer ninco

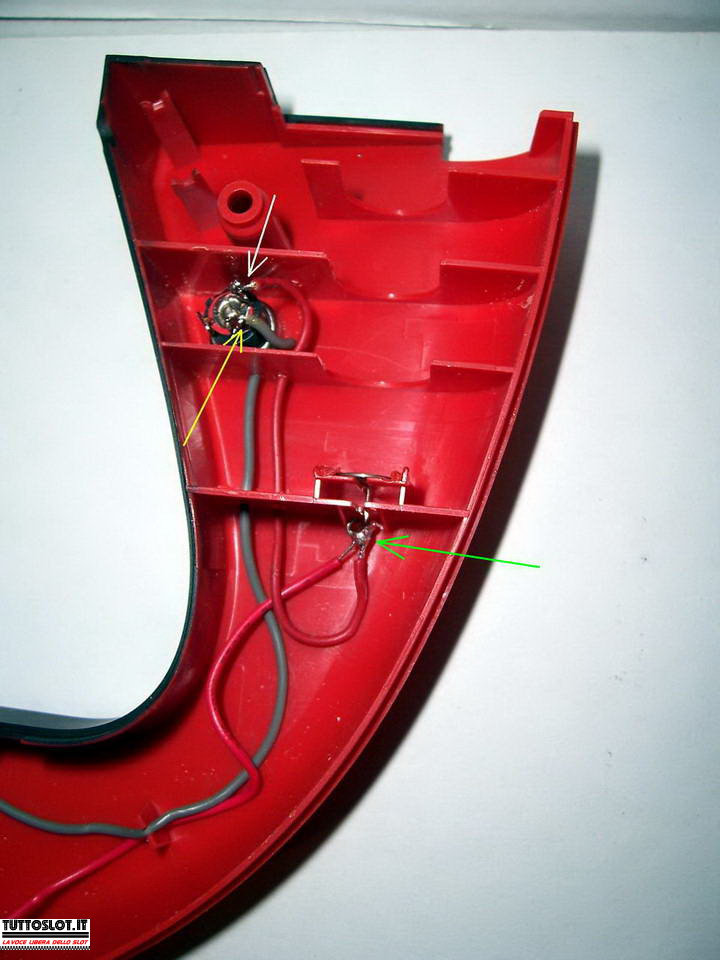

In questa foto è possibile vedere anche l’installazione della presa (uguale a quella montata sul pannello dell’alimentatore) oltre al cablaggio dei fili ed i relativi collegamenti (freccia bianca per il “+” e gialla per il “-“). Come fatto per il “negativo”, così ho ripetuto lo stesso lavoro anche per il “positivo”, utilizzando cioè il contatto del vano porta-pile (freccia verde). Ho preferito installare la presa in quell’angolino li, per non andare ad occupare l’area destinata alle pile e lasciarla perciò ancora utilizzabile.......non si sa mai.....

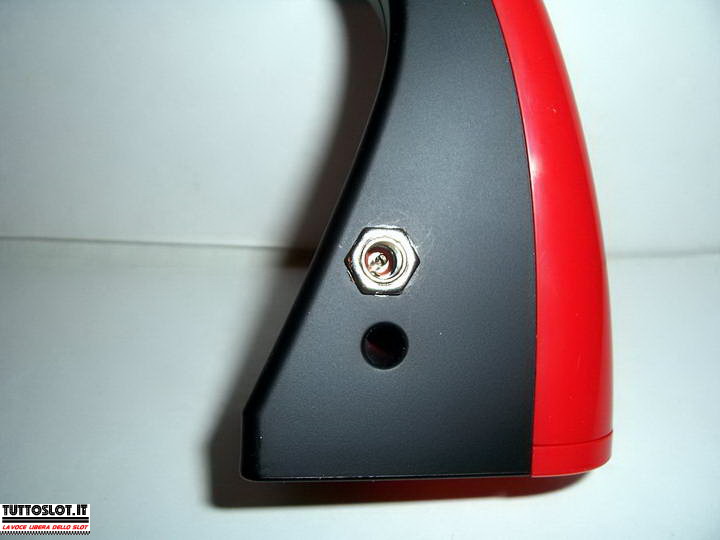

Nelle prossime foto è visibile il risultato finale della presa montata, forando la plastica del guscio del contagiri:

nscorer ninco

nscorer ninco

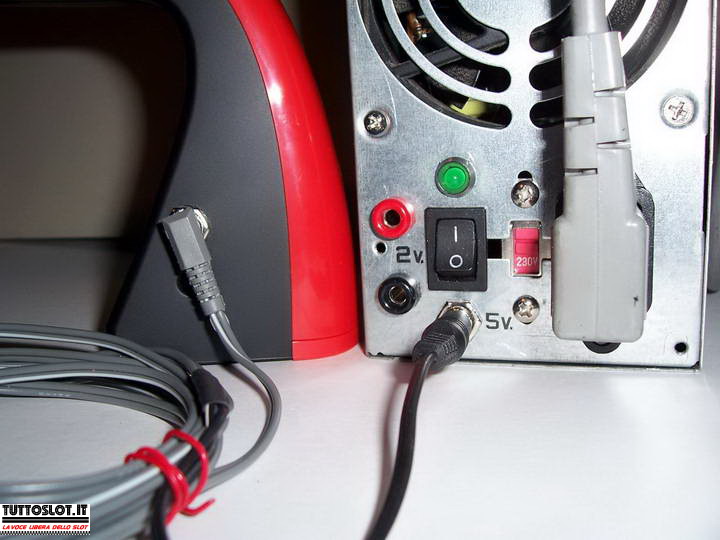

La foto mostra l’insieme alimentatore-contagiri collegati mediante il cavetto di adeguata lunghezza.

nscorer ninco

Nella speranza che questo articolo possa esservi utile, resto a disposizione per eventuali chiarimenti.

Ciao

Paolo
