aiutooooooo,
ieri sera con un amico volenteroso abbiamo provato a montare sulla pista Ninco un kit 4 ninco "casalingo" fatto con legno e rame... così installato:
rettilineo lungo 2 mt con da una parte "kit 4" e dall'altra collegamenti fatti con il filo elettrico ... mi capita però che fatto il kit 4 con la mia slot ed arrivato sul secondo lato del rettilineo la macchina mi va in retromarcia!
i problemi possono essere 2.. credo...:
1) incrocio contatti con il filo elettrico errato
2) il trackmaster Ninco ha il pezzo di pista con l'alimentazione, quella doppia e rossa (ho usato solo 1 alimentatore avendo solo quello fornito a correto del circuito acquistato) ...
Come posso risolvere in modo semplice?? (non fatemi fare l'elettricista che son negato!
|
|
|
Mario C.
|
|
Regione  Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
Maci1
Tuttoslottista F1
|
Inserito il - 19/03/2008 : 23:35:33
|
scusa probabilmente hai incrociato male i fili
|
Modificato da - Maci1 in data 19/03/2008 23:36:50 |
|
|
WLF |
|
Regione  Veneto ~
Prov.: Treviso ~
Città: Conegliano ~
Messaggi: 414 ~
Membro dal: 19/04/2007 ~
Ultima visita: 08/04/2024
|
 |
|
|
Mayo
Tuttoslottista GT
|
Inserito il - 19/03/2008 : 23:42:34
|
mmmhh non credo, nel frattempo ho provato a connetterli in modo divero e non funziona nulla...
|
|
|
Mario C.
|
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
|
Renatone
Nuovo Tuttoslottista
Utente Valutato
|
Inserito il - 19/03/2008 : 23:49:22
|
Qualche foto di quello che hai fatto?
Perchè non ho capito bene come hai collegato il tutto.
Ciao
|
|
|
|
Regione  Lazio ~
Prov.: Roma ~
Città: Ariccia ~
Messaggi: 26 ~
Membro dal: 02/01/2008 ~
Ultima visita: 05/03/2012
|
|
|
|
giudil
Nuovo Tuttoslottista
|
Inserito il - 19/03/2008 : 23:56:12
|
credo che per il kit 4 ci voglia un rettilineo alimentato in modo diverso (ha la plancia comandi blu). quello permette l'alimentazione indipendente delledue corsie e dunque due sensi di marcia diversi. Credo...
Spero di esserti stato utile. Sarebbe la mia prima volta in questo forum. .
Ciao
giu
|
|
|
|
|
Città: Siena ~
Messaggi: 7 ~
Membro dal: 25/01/2008 ~
Ultima visita: 21/07/2008
|
|
|
|
giudil
Nuovo Tuttoslottista
|
Inserito il - 20/03/2008 : 00:08:36
|
...anche un solo alimentatore fa funzionare le due corsie nella stessa direzione con il rettilineo alim. rosso, dovresti provare ad isolare una delle 2 e ad invertirle la polarità. riciao!
|
|
|
|
|
Città: Siena ~
Messaggi: 7 ~
Membro dal: 25/01/2008 ~
Ultima visita: 21/07/2008
|
|
|
|
mussovolante
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 20/03/2008 : 00:18:01
|
Sicuramente usando il rettilineo di alimentazione "rosso" mandi in corto. Ci vuole quello "Blu" utilizzando un solo jack di alimentazione. un consiglio che ti do, è quello di comperare un rettilineo normale ninco e ci fai le saldature sotto, ti costa molto meno il tutto. Se usi costantemente i loop, ricordati che devi alimentare una sola corsia oppure tutte due, ma invertendo la polarità sull'altra, altrimenti fai corto.
Già che ci sei, leggiti sul forum l'argomento sulle "Magic", te ne farai una cultura. in questo modo sul rettilineo che farai le saldature ti conviene predisporre per l'utilizzo di tali prese/spine.
|
Modificato da - mussovolante in data 20/03/2008 00:21:16 |
|
|
Ma tu cosa hai fatto, fai e farai di concreto per lo Slot !!!
Pace & Bene a tutti! by Mussovolante (Paolo)
musso.volante@yahoo.it |
|
|
Regione Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 3525 ~
Membro dal: 11/10/2007 ~
Ultima visita: 31/01/2021
|
|
|
|
free time
Tuttoslottista F1
Utente Valutato
|
Inserito il - 20/03/2008 : 00:31:02
|
anchio ho fatto le mie saldature, spero solo di aver fatto bene i conti... non ho collegato ancora i fili... ma spero di averli fatti bene i contatti... secondo me ci sono 2 fili invertiti... te lo dico per esperienza hehehe io me ne sono accorto in tempo... ma me la sono cavata con poco, mi e bastato invertire il rettilineo girarlo su se stesso...
|
|
|
| Saluti da Tino |
|
Regione  Toscana ~
Prov.: Prato ~
Città: prato ~
Messaggi: 290 ~
Membro dal: 26/01/2008 ~
Ultima visita: 23/10/2009
|
|
|
|
mussovolante
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 20/03/2008 : 00:54:32
|

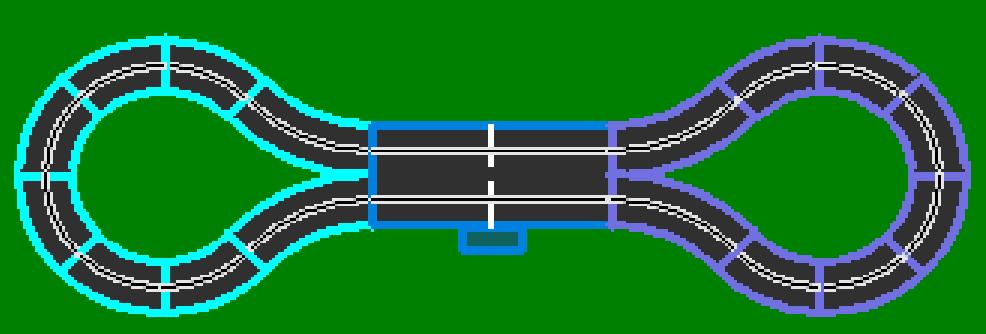

Quello che ha fatto Mayo credo che in modo semplicistico si possa così riassumere.
Immagine:
47,72 KB
Ora per convenzione andiamo in senso orario, sempre per convenzione la bandella di destra è (+) positiva, e partiamo dalla coppia di bandelle inferiore. tutto ok fin che arrivi a metà curva, di SX poi la bandella che è in basso (-) va a inserirsi nella bandella che a questo punto nella parte alta è (+) . Risultato un bel corto.
Purtroppo non ho lo strumento adatto per la grafica e spero di essere stato comunque chiaro.
|
Modificato da - mussovolante in data 20/03/2008 00:57:27 |
|
|
Ma tu cosa hai fatto, fai e farai di concreto per lo Slot !!!
Pace & Bene a tutti! by Mussovolante (Paolo)
musso.volante@yahoo.it |
|
|
Regione Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 3525 ~
Membro dal: 11/10/2007 ~
Ultima visita: 31/01/2021
|
|
|
|
free time
Tuttoslottista F1
Utente Valutato
|
Inserito il - 20/03/2008 : 01:05:21
|
io si ho capito benissimo... infatti e l'errore che stavo facendo anche io nella mia polistil... ho fatto le saldature, ma quando l'ho posizionato, non ho guardato come l'ho messo giu..... infatti lo avevo messo al rovescio...ma a me avendo una pista che corre su 2 corsie, e bastato girare il pezzo su se stesso, lui deve fare i ponti giusti, non gli basta invertire il pezzo...
|
|
|
| Saluti da Tino |
|
|
Regione Toscana ~
Prov.: Prato ~
Città: prato ~
Messaggi: 290 ~
Membro dal: 26/01/2008 ~
Ultima visita: 23/10/2009
|
|
|
|
Mayo
Tuttoslottista GT
|
Inserito il - 20/03/2008 : 08:16:29
|
rieccomi..
allora voi dite che invece di questo:
devo prendere questo:
e collegarli con polarità invertite sulle 2 corsie, come se corressi uno in un senso e l'altro nell'altro, giusto?
(mi piacerebbe montare le magic e tutto il resto, alimentatore migliore ecc... ma per ora la mia pista e "temporanea" .. la monto e smonto + volte in salotto.. non ho spazio per ora.. sobh..)
|
|
|
Mario C.
|
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 20/03/2008 : 08:35:33
|
Quel pezzo costa, da solo, la bellezza 34 €uro.
Non bisogna essere una mostro dell'elettronica per riuscire a spendere molto meno:
Ci vuole un pezzo di filo doppio e un semplice saldatore a stagno:
Prendi un rettilineo qualunque della tua Ninco saldi i due fili in una sola parte poi lo colleghi ad una presa Magic "femmina" e quindi continui con i fili fino ad un Jack "femmina" nel quale inserirai il jack del trasformatore originale.
Immagine:
68,81 KB
In questo modo risolvi due problemi: funziona il Kit 4 e hai la "presa magic".
|
Modificato da - hank in data 20/03/2008 08:36:10 |
|
|
Enrico De Marchi
Rally Slot Biella |
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
Mayo
Tuttoslottista GT
|
Inserito il - 20/03/2008 : 08:48:46
|
Oki dovrei aver capito il meccanismo...
ma se metto la presa magic devo anche modificare il mio pulsante,(o come lo chiamte...) giusto?
|
|
|
Mario C.
|
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 20/03/2008 : 09:30:41
|
Devi solo togliere il jack e mettere la presa "maschio" Magic;
lo schema lo trovi un'po' ovunque nei siti slot, ma penso che i moderatori te lo inseriranno presto anche qui sotto.
|
|
|
Enrico De Marchi
Rally Slot Biella |
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
Renatone
Nuovo Tuttoslottista
Utente Valutato
|
Inserito il - 20/03/2008 : 09:40:02
|
Pronti.

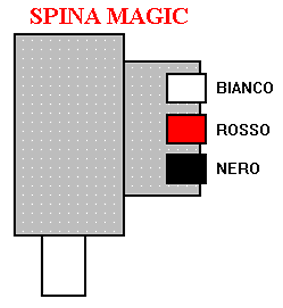

Collegamento del pulsante alla spina:
Immagine:
8,41 KB

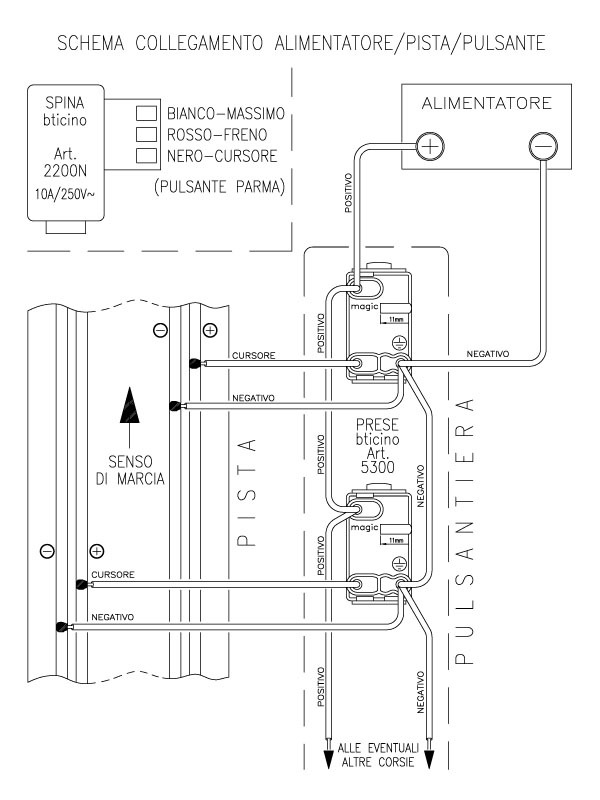

Collegamento delle prese e dell'alimentatore alla pista:
Immagine:
71,84 KB
Ciao da Renato
|
|
|
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Ariccia ~
Messaggi: 26 ~
Membro dal: 02/01/2008 ~
Ultima visita: 05/03/2012
|
|
|
|
Mayo
Tuttoslottista GT
|
Inserito il - 20/03/2008 : 10:10:47
|
scusate la mia ignoranza....
ma se faccio così i collegamenti... come da schema qui sopra, non mando in corto montando il "kit 4 x rally" ??
|
|
|
Mario C.
|
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
Inserito il - 20/03/2008 : 10:14:50
|
Si, Renatone ti ha postato quello per due corsie, a te basta collegare una presa magic e una corsia.
|
|
|
Enrico De Marchi
Rally Slot Biella |
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
mussovolante
Tuttoslottista Racing
Utente Valutato
|
Inserito il - 20/03/2008 : 10:15:47
|
Ciao, logicamente è lo schema standard, per corse su due corsie con due slot, tu devi considerare come correre su una unica corsia, pertanto considera i collegamenti ad una sola corsia, con una unica presa magic.
OPS hank è stato logicamente più veloce nel risponderti!.
|
Modificato da - mussovolante in data 20/03/2008 10:18:50 |
|
|
Ma tu cosa hai fatto, fai e farai di concreto per lo Slot !!!
Pace & Bene a tutti! by Mussovolante (Paolo)
musso.volante@yahoo.it |
|
|
Regione Veneto ~
Prov.: Vicenza ~
Città: Vicenza ~
Messaggi: 3525 ~
Membro dal: 11/10/2007 ~
Ultima visita: 31/01/2021
|
|
|
|
hank
Tuttoslottista Rally
Utente Valutato
|
 Inserito il - 20/03/2008 : 10:20:08
|
Rallisticamnte parlando:
1. Hank__________10:14:50______*.*
2. Mussovolante___10:15:47____+0:57"
Ho vinto Paolo!!!!!!!!!!!
|
Modificato da - hank in data 20/03/2008 10:22:00 |
|
|
Enrico De Marchi
Rally Slot Biella |
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Tollegno ~
Messaggi: 2368 ~
Membro dal: 13/05/2006 ~
Ultima visita: 29/01/2023
|
|
|
|
Mayo
Tuttoslottista GT
|
Inserito il - 20/03/2008 : 10:30:39
|
se ho ben capito dovrei collegare solo 1 delle 2 corsie della pista...
ma restano unpaio di domande.. azz come sono ignorante in materia..
1) per correre in senso inverso basta invertire i poli sull'alimentatore .. giusto??
2) e se volessi costruire una "base" per correre anche con 2 auto, potrei mettere un pulsante on/off che mi toglie l'alimentazione sulla seconda corsia.. ??
|
|
|
Mario C.
|
|
|
Regione Piemonte ~
Prov.: Biella ~
Città: Pollone ~
Messaggi: 529 ~
Membro dal: 12/03/2008 ~
Ultima visita: 17/10/2011
|
|
|
|
Renatone
Nuovo Tuttoslottista
Utente Valutato
|
Inserito il - 20/03/2008 : 10:40:33
|
Citazione:
Messaggio inserito da Mayo
se ho ben capito dovrei collegare solo 1 delle 2 corsie della pista...
ma restano unpaio di domande.. azz come sono ignorante in materia..
1) per correre in senso inverso basta invertire i poli sull'alimentatore .. giusto??
2) e se volessi costruire una "base" per correre anche con 2 auto, potrei mettere un pulsante on/off che mi toglie l'alimentazione sulla seconda corsia.. ??
ATTENZIONE!!!!
Se inverti i poli sull'alimentatore ed hai il pulsante elettronico rischi di bruciarlo a causa della polarità invertita.
Per invertire la polarità e girare al contrario devi inserire un doppio deviatore tra la presa magic e la pista. Così facendo puoi invertire il senso di marcia senza fare danni.
Ciao da Renato
|
|
|
|
|
Regione Lazio ~
Prov.: Roma ~
Città: Ariccia ~
Messaggi: 26 ~
Membro dal: 02/01/2008 ~
Ultima visita: 05/03/2012
|
|
|
|
