Giusto per mostrarvi che anch'io, con le mie modeste capacità, mi dò da fare e provo a costruire qualcosa, ecco la mia prima realizzazione di un ponte con assi in legno.
E' da un pò che è finito, ma mi vergognavo a postare il tutto perchè a me questa realizzazione non piace molto perchè non mi è riuscita come volevo e non è completa!
Ho già idee per realizzarne uno nuovo, migliore e più spettacolare e mi sto attrezzando per aprire il cantiere.
Immagine:
103 KB
Materiale usato:
due assi di legno 60x10x1000 mm comprate al brico
fogli di carta A4
viti da legno 3x20 mm
colla vinilica ( il vecchio e stradiffuso Vinavil )
treccia di rame di 3000 mm ( ci potete fare un ponte da 1500 mm circa )
bandella di rame adesiva da 4,8 mm ( in rotolo da 33 metri usabile per tutta una pista )
Utensili usati:
Seghetto a mano
Raspa
Lima
Trapano con punta da legno di 2 mm
Cacciavite a stella
Riga, squadra e matita
Carta vetrata
Olio di gomito!
Ho iniziato a dividere la lunghezza delle assi in tanti settori ognuno largo 25 mm.
Le ho quindi tagliate ottenendo una 80-ina di pezzi delle seguenti dimensioni: 10x60x25 mm
Immagine:
85,92 KB

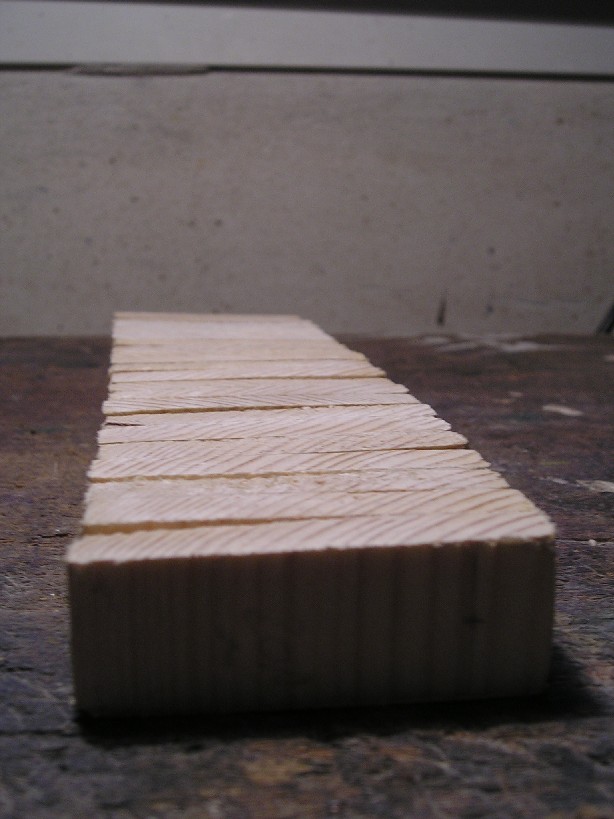

Questi pezzi li ho divisi in gruppi di tre elementi ognuno.
Ogni singolo gruppo è poi stato pareggiato con raspa e lima.
Quindi ogni singolo elemento è stato smussato.

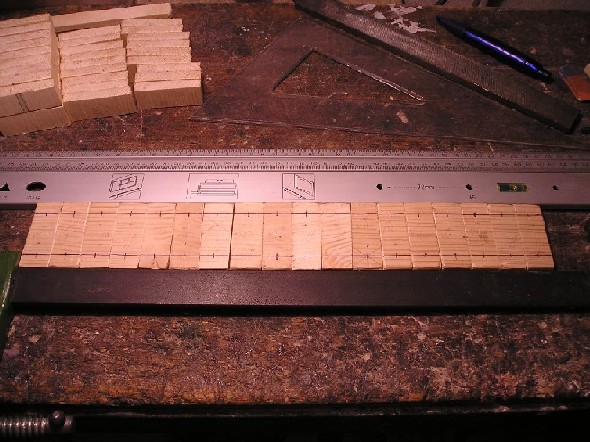

Di ogni gruppo ho scelto un elemento che è andato a fare da base di appoggio per le assi, su tali elementi, messi tra due righe parallele ho poi disegnato due linee delimitanti lo slot e
i punti in cui fare i fori per la sede delle viti.
Immagine:
94,68 KB

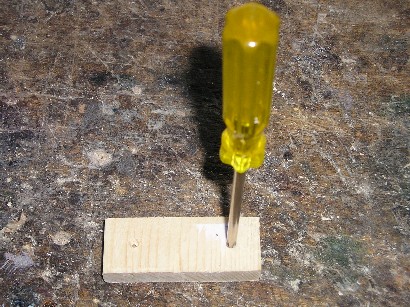

Fatti i fori col trapano li ho alesati tramite punta di un cacciavite a croce in modo che quando stringerete
completamente la vite, questa non vi schianti il legno a causa della sua parte conica che entrando nel pezzo lo espande provocando lo schianto dello stesso.
Immagine:
67,26 KB

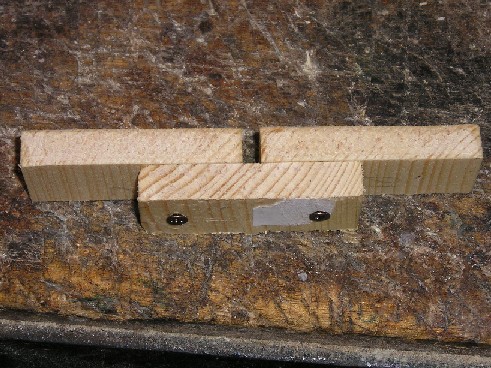

Ho inserito quindi le viti nelle sedi così preparate facendo in modo che ne uscisse solo una parte piccola della punta che ho utilizzato
per segnare dove eseguire il foro per l'altra coppia di elementi del gruppo.Fatto il foro sui rimanenti pezzi li ho poi collegati coi precedenti tramite vite.
Immagine:
86,4 KB

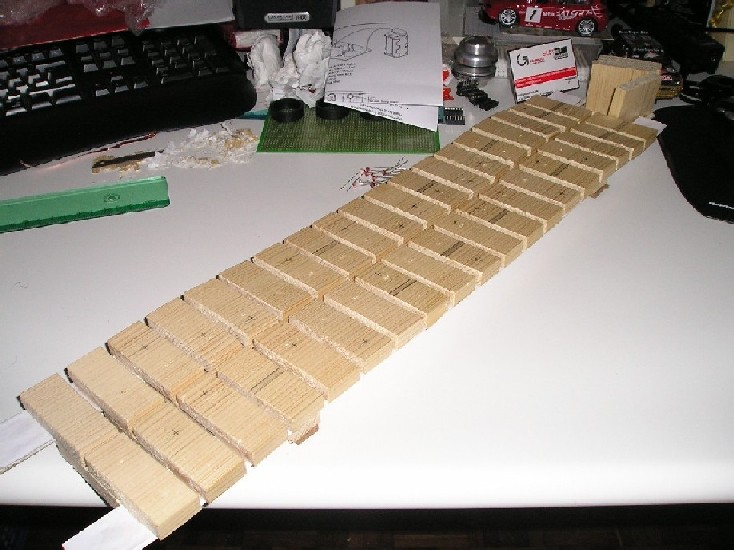

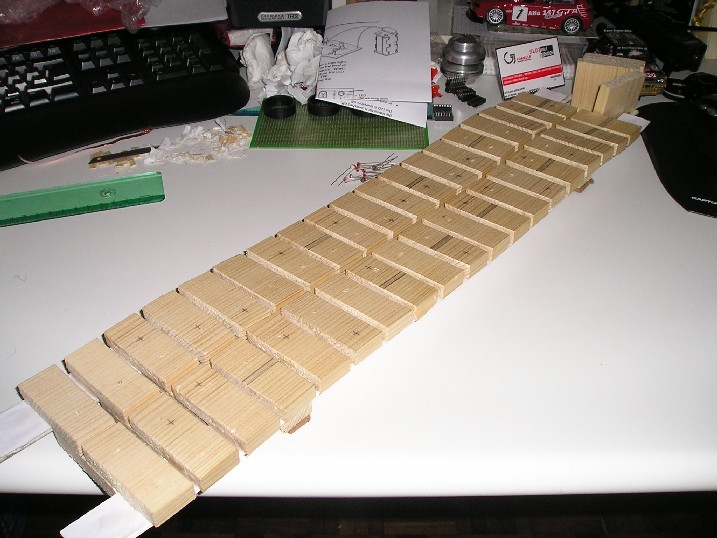

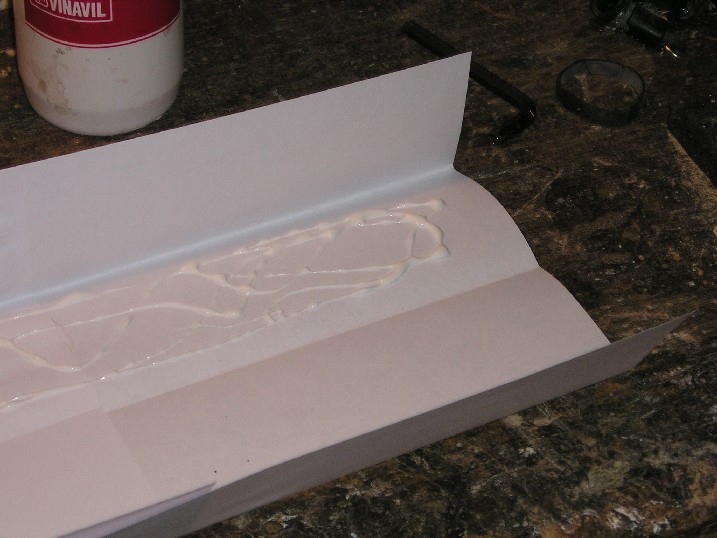

A questo punto ho preparato un paio di strisce di carta con del vinavil ed ho incollato le strisce così preparate alle assi di legno a distanze variabili di 2-3-4-5 mm è mi è venuto un ponte assai difficile da gestire percui consiglio a chi si vorrà mettere alla prova di tenerle il più vicino possibile 2-3 mm max ( dove avrete 4-5 mm inizierete ad avere seri problemi col pick-up )
Immagine:
84,76 KB
ad ogni piega ho steso del vinavil finchè non ho piegato l'intero foglio!
Immagine:
98,23 KB

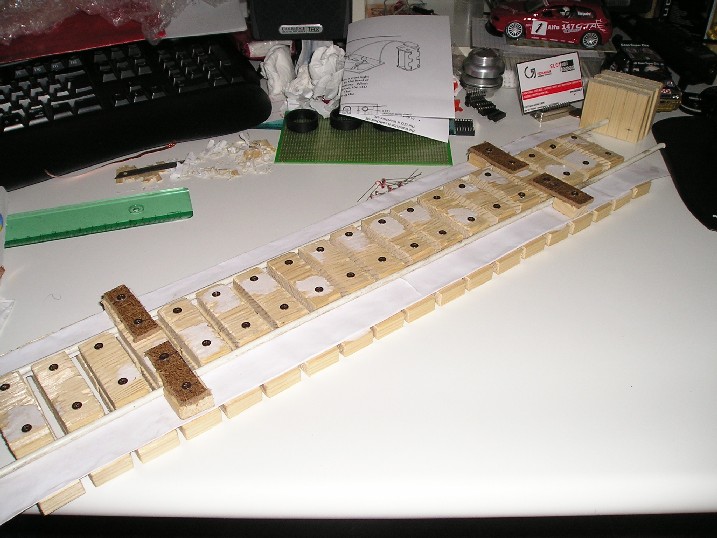

si controlla di avere una linea slot abbastanza rettilinea e se non la si ha si procede con l'aggiustamento della stessa con carta vetrata e lime.
Si smonta il ponte ottenuto svitando tutte le viti e si procede all'installazione della bandella di rame!

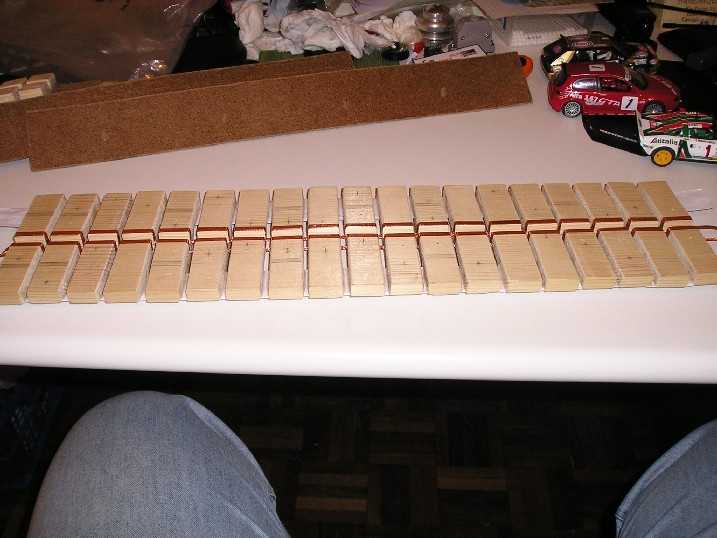

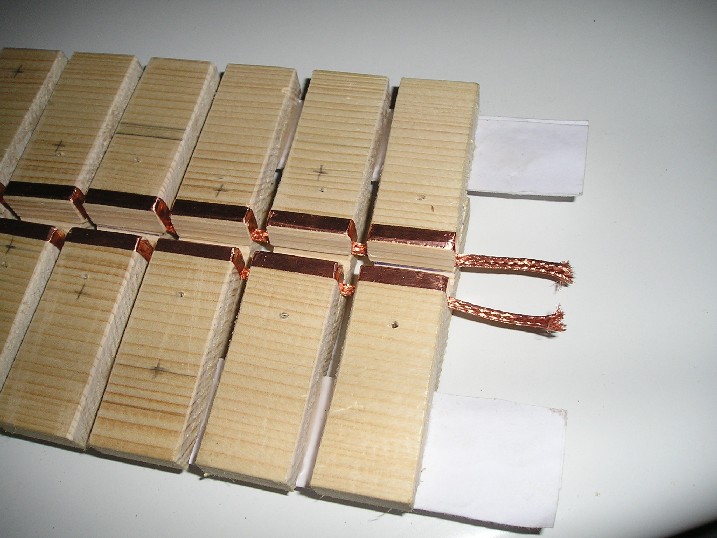

Si tagliano tante striscie di 7-8 cm di bandella di rame adesivo e le si posiziona tutto attorno al perimetro più piccolo del singolo elemento asse di legno precedentemente smontato formando così un anello. Durante questa operazione farete fatica a stendere la bandella a causa del fatto che le assi smontate sono tra loro incollate tramite quella striscia di carta che era stata precedentemente preparata e incollata alle assi.
Immagine:
97,23 KB
( le guaine che vedete sono una modifica che devo ancora terminare, percui per ora non ve le spiego )
( la volete una dritta? ebbene non fate come me che ho incollato le strisce di carta sotto le assi laterali, ma incollatela sotto le assi centrali dopo aver tolto le viti! farete molto prima a stendere la bandella e per rifissare il tutto, bastera bucare la carta-colla nei punti dove ci sono i fori per le viti )!!!

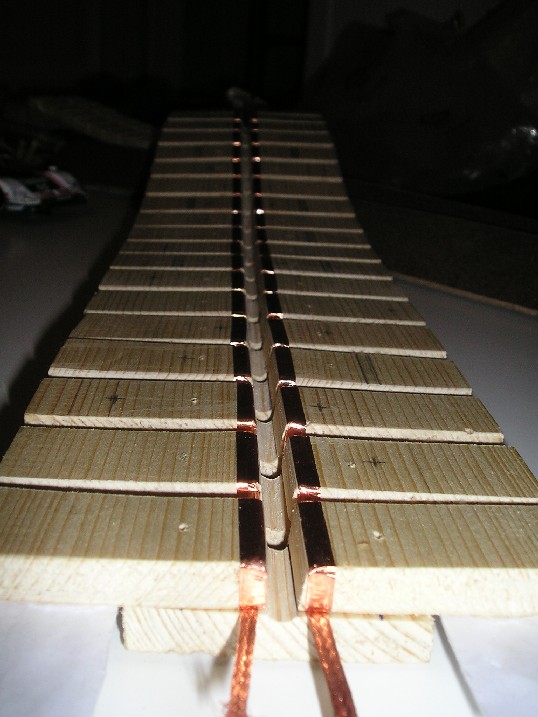

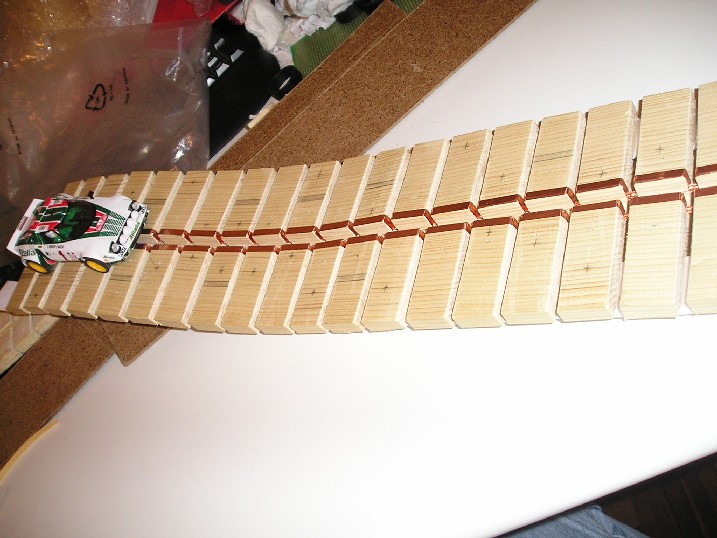

Quindi si avvita il tutto incastrando la treccia di rame tra le assi in corrispondenza dell'anello.
Immagine:
100,95 KB
Immagine:
95,31 KB
Immagine:
133,3 KB
Immagine:
106,92 KB
Immagine:
91,3 KB
Immagine:
87,24 KB
Immagine:
108,01 KB
Ciao, Alberto.
|
Modificato da - n/a in Data 27/01/2007 00:02:29
| |
|
|
|
Prov.: Venezia ~
Messaggi: 1396 ~
Membro dal: 13/11/2006 ~
Ultima visita: 16/06/2008
|
|
|
iciban71
Tuttoslottista F1
|
Inserito il - 27/01/2007 : 00:44:18
|
ALBE INVECE E FATTO BENE LA REALIZZAZIONE SEMBRA ABBORDABILE OVVERO DI MEDIA DIFFICOLTA NON POTEVI FARLO PRIMA STO ARTICOLO CHE MAGARI POTEVO INSERIRLO NELLA MIA PISTA MANNAGGIA MANNAGGIA ............LO TERRO PRESENTE QUANDO AGGIORNERO LA MIA SEMPRE CHE TU NON VOGLIA I DIRITTI.............
|
|
|
| cosimo |
|
Regione  Lombardia ~
Prov.: Varese ~
Città: cassano magnago ~
Messaggi: 209 ~
Membro dal: 19/12/2006 ~
Ultima visita: 29/04/2018
|
 |
|
|
n/a
deleted
Utente Valutato
Nota:
|
Inserito il - 27/01/2007 : 01:04:20
|
uhmmm diritti...uhmmmm
dovresti pagarli ad Hank prima che a me!
P.S.: tra qualche tempo provo a fare una seconda realizzazione e a modificare questa...
|
|
|
|
|
Prov.: Venezia ~
Messaggi: 1396 ~
Membro dal: 13/11/2006 ~
Ultima visita: 16/06/2008
|
|
|
|
iciban71
Tuttoslottista F1
|
Inserito il - 27/01/2007 : 01:09:59
|
TU SPIEGA E FAI FOTO CHE IO POI PRENDO APPUNTI
|
|
|
| cosimo |
|
|
Regione Lombardia ~
Prov.: Varese ~
Città: cassano magnago ~
Messaggi: 209 ~
Membro dal: 19/12/2006 ~
Ultima visita: 29/04/2018
|
|
|
|
n/a
deleted
Utente Valutato
Nota:
|
Inserito il - 27/01/2007 : 01:29:14
|
Altrettanto fai te mi raccomando che aspettiamo tutti l'articolo che massimo scriverà sulla tua realizzazione e coi tuoi filmati!
Il tuo esempio mi ha spinto a postare il materiale!
|
|
|
|
|
Prov.: Venezia ~
Messaggi: 1396 ~
Membro dal: 13/11/2006 ~
Ultima visita: 16/06/2008
|
|
|
|
amministratore
Forum Admin
Utente Valutato
|
Inserito il - 27/01/2007 : 10:39:25
|
Precisazione: Massimo pubblicherà l'articolo che scriverà Cosimo. diamo a Cosimo quel che è di cosimo...... e poi quando mi dai l'OK posso anche pubblicare il tuo articolo per realizzare il ponte. Metterei meglio in evidenza il passaggio dove fai passare la treccia sotto tutto il ponte.
a parte questo, Gran bell'articolo!!! degno di un'articolista di Tuttoslot merita senz'altro un posto nella sezione tecnica
Complimenti!!
è proprio di questo che lo slot ha bisogno, di persone appassionate che si danno da fare per migliorare l'approccio con lo slot e senz'altro migliorare, diversificandole, le piste che ormai tendono tutte allo standard
|
|
|
E' NATO TUTTOSLOT SHOP - SPECIALITA' PISTE
Clicca sul logo e vieni a vedere
|
|
Regione  Umbria ~
Prov.: Perugia ~
Città: Magione ~
Messaggi: 8241 ~
Membro dal: 08/03/2006 ~
Ultima visita: 22/11/2024
|
|
|
|
n/a
deleted
Utente Valutato
Nota:
|
Inserito il - 27/01/2007 : 14:47:12
|
Per rispondere alla delucidazione di Massimo vi dico che la treccia, che passa sotto tutto il ponte, è semplicemente tenuta in sede dalla pressione dei legnetti avvitati, ne più ne meno.
|
|
|
|
|
Prov.: Venezia ~
Messaggi: 1396 ~
Membro dal: 13/11/2006 ~
Ultima visita: 16/06/2008
|
|
|
|
tribal
Tuttoslottista F1
|
Inserito il - 27/01/2007 : 14:56:40
|
Molto bello il ponte! E gran bel lavoro...
|
|
|
| TRIBAL |
|
|
Città: A casa mia!!! ~
Messaggi: 103 ~
Membro dal: 17/01/2007 ~
Ultima visita: 30/04/2008
|
|
|
|
Zio1975
Tuttoslottista F1
|
Inserito il - 27/01/2007 : 15:18:27
|
Ciao Albe, gran bel lavoro, i miei complimenti!
Ciauz!
|
|
|
| La Pantera ruggì ed il popolo si scosse - Il mio slancio ogni ostacolo abbatte |
|
Regione  Toscana ~
Prov.: Siena ~
Città: Siena ~
Messaggi: 182 ~
Membro dal: 07/04/2006 ~
Ultima visita: 06/05/2014
|
|
|
|
n/a
deleted
Utente Valutato
Nota:
|
Inserito il - 28/01/2007 : 02:39:07
|
Grazie per i complimenti, anche se sono convinto che avrei potuto farlo decisamente meglio stando più attento alle scelte costruttive, ed è per questo che voglio provare a rifarlo ( stavolta provero con una fresa o mi inventero una fresa con una morsa e un trapano e vedrò di sfruttare un banco con sega circolare così magari riesco a fare qualche taglio più preciso di quelli che ho fatto finora! ).
Ancora grazie a tutti per l'incoraggiamento, ma soprattuto vi chiedo di pubblicare le vostre realizzazioni con foto e resoconti dettagliati, che sono le cose che più mi hanno spinto a cimentarmi in questa produzione.
Il ponte comuque dovrà aspettare perchè in questo periodo sto pitturando una 360 ( facendo foto dei vari step...speriamo venga bene ) e perchè la prossima settimana devo mettermi a studiare i regolamenti del classic ansi e del gt ansi per poter portare un auto al triveneto a verona senza che me la boccino alle verifiche in parco chiuso.
Premetto...velleità agonistiche nessuna, almeno finchè non sono in pista!
Comunque sarà il mio debutto nelle gare regionali, percui come un pò x tutti...ultimo posto aspettamiiii!!! è pur sempre il primo partendo dalla fine!
|
|
|
|
|
